​LTM4693超薄低VIN，2A降压升压µ模块稳压器

发布时间：2025-05-12 16:34:55     浏览：82

LTM4693是一款超薄型、高效率的 2A 降压-升压 µModule® DC/DC 转换器，专为应对复杂电源需求而设计。其独特之处在于能够在 输入电压高于、低于或等于输出电压 的全工况下稳定运行，无需外部电路切换模式。LTM4693内部集成了开关控制器、功率 MOSFET、电感器及所有支持组件，形成完整的电源解决方案，显著简化系统设计并提升可靠性。

核心功能与技术优势

1. 宽电压输入与输出能力

输入电压范围：2.6V 至 5.5V，兼容常见电源（如 3.3V 和 5V），适配多种应用场景。

输出电压范围：1.8V 至 5.5V，通过外部电阻灵活配置，满足不同负载的电压需求。

2. 动态电流输出与模式切换

降压模式（VIN ≥ VOUT）：提供连续 2A 输出电流，满足高功率需求。

降压-升压模式（VIN 接近 VOUT）：自动平滑切换，维持输出稳定。

升压模式（VIN < VOUT）：最低支持 1A 持续输出电流，确保低电压输入下的性能。

3. 低纹波与高效能设计

采用 低纹波降压-升压架构，减少输出电压波动，提升信号质量。

Burst Mode® 突发模式：轻载时静态电流低至 15μA，显著降低功耗，延长电池寿命。

4. 灵活的开关频率与同步功能

开关频率可编程（1MHz 至 4MHz），或通过外部时钟同步，优化效率并降低电磁干扰（EMI）。

5. 紧凑封装与环保标准

采用 3.5mm×4mm×1.25mm 超薄 LGA 封装，节省 PCB 空间，适合高密度集成。

无铅设计，符合 RoHS 标准，满足环保与工业规范要求。

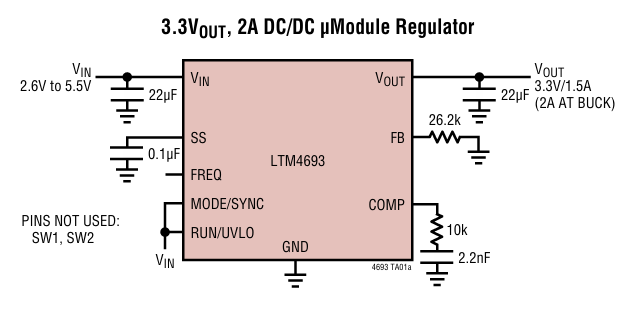

LTM4693应用电流

应用场景

l 通信与工业设备：电信、数据通信（如光模块）、工业自动化系统，需稳定电源支持高速信号处理。

l 医疗与精密仪器：医疗设备、工业测试仪器，要求低纹波、高可靠性的电源解决方案。

l 无线射频发射：无线通信基站、射频发射机，需高效电源管理以降低热损耗。

l 电池供电系统：便携式设备、物联网终端，依赖低功耗设计延长续航时间。

深圳市立维创展科技是ADI \ Linear 的代理商，以代理分销库存现货ADI \ Linear为产品优势，可提供当日发货服务，欢迎咨询。



PART NUMBER

PAD OR BALL FINISH

  PART MARKING*

JDEC FINISH CODE

PACKAGE TYPE

MSL RATING

TEMPERATURE RANGE (SEE NOTE 2)

DEVICE

FINISH CODE

LTM4693EV#PBF

Au (RoHS)

4693

v

e4

LGA

3

–40°C to 125°C

LTM4693IV#PBF
