AD9680BCPZ-1000是一款双通道、14位、1 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达2 GHz的宽带模拟信号采样。 AD9680针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

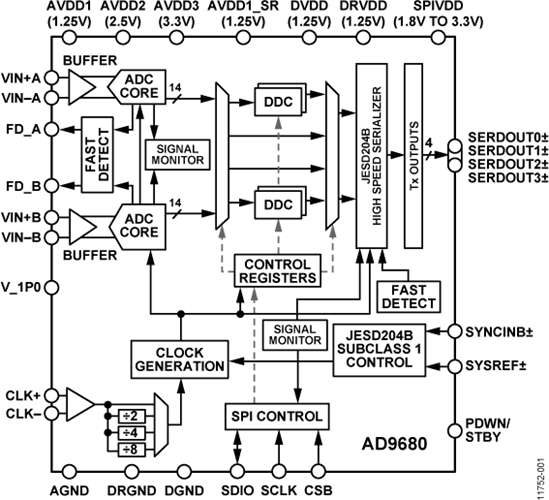

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

模拟输入和时钟信号均为差分输入信号。各ADC数据输出内部连接到两个数字下变频器(DDC)。各DDC最多由五个级联信号处理级组成：12位频率转换器(NCO)以及四个半带抽取滤波器。默认会旁路DDC。

除了DDC模块，AD9680还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户能将子类1 JESD204B高速串行输出配置为1、2或4通道，具体取决于DDC配置和接收逻辑器件的可接受通道速率。 通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持。

AD9680BCPZ-1000具有灵活的掉电选项，在需要时可以明显降低功耗。 这些特性均可通过1.8 V 至3.3 V三线式SPI进行编程。

AD9680BCPZ-1000采用64引脚无铅LFCSP封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。 该产品受美国专利保护。

产品聚焦

1. 较宽的全功率带宽，支持高达2 GHz的IF信号采样。
2. 提供可编程输入端的缓冲输入，简化了滤波器设计和实施。
3. 四个集成式宽带抽取滤波器和数控振荡器(NCO)模块支持多频段接收器。
4. 灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。
5. 可编程快速超量程检测。
6. 9mm x 9mm 64引脚LFCSP封装

AD9680BCPZ-1000应用

• 通信
• 分集多频段、多模数字接收器
  3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
• 通用软件无线电
• 超宽带卫星接收器
• 仪器仪表
• 雷达
• 信号情报(SIGINT)
• DOCSIS 3.0 CMTS上游接收路径

• HFC数字反向路径接收器

AD9680BCPZ-1000优势和特点
