ADF4159WCCPZ小数N分频频率合成器 原装现货

发布时间：2019-02-20 16:00:57     浏览：1499

ADF4159WCCPZ是一款具有调制、以及快速和慢速波形产生能力的13 GHz小数N分频频率合成器， 该器件使用25位固定模数，提供次赫兹频率分辨率。

ADF4159WCCPZ由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。 该器件内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/225))。

ADF4159WCCPZ可用于实现频移键控(FSK)和相移键控(PSK)调制。 还有一些可用的频率扫描模式，可在频域内产生各种波形，例如锯齿波和三角波。 扫描可以设置为自动进行，也可以设置为通过外部脉冲手动触发每个步骤。 ADF4159WCCPZ具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。 ADF4159采用2.7 V至3.45 V模拟电源和1.62 V至1.98 V数字电源供电，不用时可以关断。

品牌 型号 货期 库存
ADI ADF4159WCCPZ 1周 100
如若您需要购买ADF4159WCCPZ，请点击右侧客服联系我们！！！

应用

  • 通信基础设施
  • 通信测试设备
  • 仪器仪表


  • FMCW雷达


优势和特点

  • RF带宽达13 GHz
  • 高速和低速FMCW斜坡发生
  • 25位固定模数可提供次赫兹频率分辨率
  • PFD频率最高达110 MHz
  • 归一化相位噪底：−224 dBc/Hz
  • FSK和PSK功能
  • 锯齿波、三角波和抛物线波形发生
  • 斜坡与FSK叠加
  • 具有2种不同扫描速率的斜坡
  • 斜坡延迟、频率回读和中断功能
  • 可编程相位控制
  • 2.7 V至3.45 V模拟电源供电
  • 1.8 V数字电源供电
  • 可编程电荷泵电流
  • 三线式串行接口
  • 数字锁定检测
  • ESD性能： 3000 V HBM、1000 V CDM
  • 通过汽车应用认证

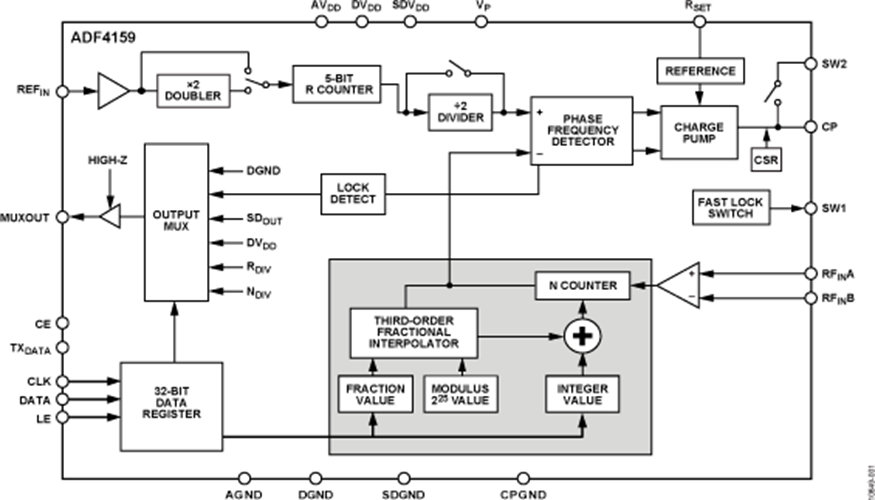

示意图
