0320BF/0322BF共模注入口BF系列平衡信号变换器 North Hills

发布时间：2018-11-06 11:12:41     浏览：1528


这条变压器在0.1到100MHz的频率范围内提供了高度平衡的横向信号源。在这种情况下，平衡指的是任一腿相对于地面的电压相等。BF系列变压器具有内置共模信号注入电路，为测量平衡或UTP系统对噪声和干扰的易感性提供了理想的手段。BF系列变压器配有标准的BNC(F)连接器，以便于连接到信号或数据源、共模注入网络、通信分析仪或误码率测试仪。插座端子被提供用于平衡输出连接。

品牌 型号 货期 库存
North Hills 0320BF、0322BF 1周 20
如若您需要购买0320BF、0322BF，请点击右侧客服联系我们！！！

特征：
将不平衡同轴输入信号转换为高度平衡的输出信号
平衡输出阻抗为100, 120, 135欧姆或150欧姆


效益：
提供了一种测量平衡系统对噪声和干扰敏感度的简便方法
覆盖频率范围从10kHz到100MHz
·自定义阻抗也可用

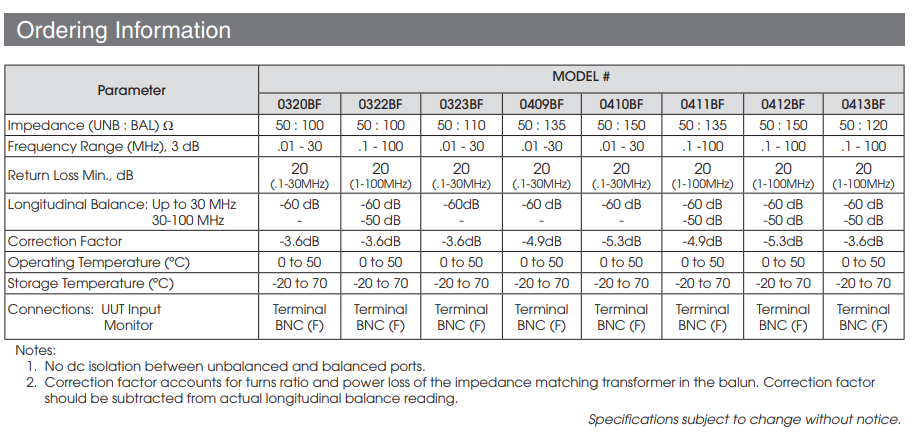

模型： 0320BF

产品类别： 宽带仪表
描述： 具有CMI端口的BF系列平衡信号转换器
应用： 平衡和UTP测量
输入阻抗： 50
输出阻抗： 100
输出计数： 1
LCO频率： 10 kHz
HCO Frequencly： 30 MHz
输入/输出配置： 监控端口
功率等级（最大）： 1W
输入连接： BNC-F

输出连接： BNC-F（监视器），0.040“焊接端子



模型： 0322BF
产品类别： 宽带仪表
描述： 具有CMI端口的BF系列平衡信号转换器
应用： 平衡和UTP测量
输入阻抗： 50
输出阻抗： 110
输出计数： 1
LCO频率： 100 kHz
HCO Frequencly： 100 MHz
输入/输出配置： 监控端口
功率等级（最大）： 1W
输入连接： BNC-F
输出连接： BNC-F（监视器），0.040“焊接端子
