JMC1200T柔性和可扭转波导JUPITER

发布时间：2025-07-09 16:38:39 浏览：10

JMC1200T是由JUPITER生产的柔性和可扭转波导，主要用于高频率（微波）数据传输的波导组件，兼具柔性和可扭转性能，适用于各种复杂应用环境和动态应用场景。

产品优势

1. 柔性与可扭转性

JMC1200T波导选用螺旋缠绕的铜合金板材制作而成，能够在 E 平面和 H 平面同时完成弯曲和扭转，主要用于需要动态管理或存在机械位移的场合。

2. 广泛应用领域

JMC1200T波导广泛用于电信网络、卫星通讯、国防军事、医疗和航空航天等领域，通常用于：

- 辅助抛物面天线在视距微波链路中的偏向调整；

- 消除由于设备偏差或系统变化造成的安装困难；

- 适用热膨胀所导致的设备相对运动；

- 雷达扫描器中移动设备的连接；

- 振动隔离。

3. 优异的电气特性

- 频率范围：通常包含 5.85 GHz 至 26.50 GHz；

- 插入损耗：约为 0.06 dB/foot 至 0.38 dB/foot；

- 驻波比（VSWR）：最高值为 1.07 至 1.25；

- 功率等级：从 100 瓦到 2000 瓦不等。

4. 机械性能

- 静态和重复弯曲半径：提供 E 平面和 H 平面的最小弯曲半径；

- 扭曲角度：每英尺能够实现水平方向的正负扭转；

- 位移性能：每英尺允许相应的轴向位移；

- 保护套保护：通常配备模制氯丁橡胶保护套，提供耐用性和全轴运动机能。

JMC1200T柔性和可扭转波导JUPITER

典型结构与材料

- 波导结构：由螺旋缠绕的铜合金板材组成，内部光滑，外部由柔性保护套保护；

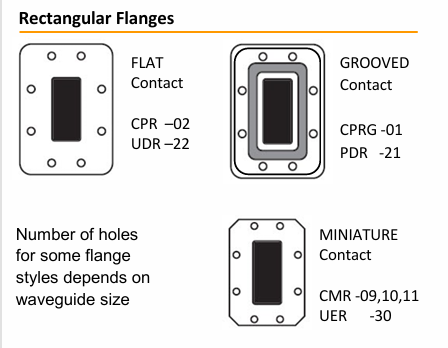

- 法兰类型：提供北美和欧洲标准的波导法兰，材料包括黄铜和铝，表面可实现防腐处理或镀银、镀镍等；

- 保护套材料：氯丁橡胶或其它耐用性材料，确保波导在极端环境下的可靠性。

应用建议

- 通讯系统：通过连接天线与收发设备，适用天线偏向调整；

- 机载雷达：通过连接移动器件，适用扫描运动；

- 测试测量：在实验室环境中，通过连接测试设备，有利于灵活性布线和调整；

- 航空航天与国防军事：主要用于高可靠性要求的动态连接场合。

Jupiter Microwave是加拿大的一家专注于射频（Radio Frequency，RF）解决方案的制造商，致力于生产高性能、可靠的波导组件，以满足通信系统的需求。深圳市立维创展科技有限公司授权代理销售JUPITER产品，欢迎咨询。
