Leadway测试级铠装精密稳相毫米波线缆110GHz

发布时间：2025-07-03 16:39:54 浏览：25

在5G/6G通讯、航天工程及高端科技领域，毫米波测试要求严格，Leadway测试级铠装精密稳相毫米波线缆（110GHz）凭借优秀的电气特性和机械稳定性，成为高频率测试标杆。该线缆致力于高频率测试设计，具有超高频率覆盖、铠装构造、低插入损耗及热真空适应性能，主要用于多领域测试。它已通过ISO9001及军工级环境适应性认证，性能参数严格验证，是高端测试设备联动的可靠之选，为毫米波测试挑战提供高质量方案。

关键参数

工作频率：DC-110GHz

特性阻抗：50Ω

驻波比（VSWR）：≤1.4

波幅稳定性能：<±0.2 dB

相位稳定性能：<±7.0°

衰减系数：10.0 dB/m @110GHz

传输速率：80%

最小弯曲半径：20 mm

连接器类型：1.0 mm公/母头可选

工作温度：-55℃~+125℃

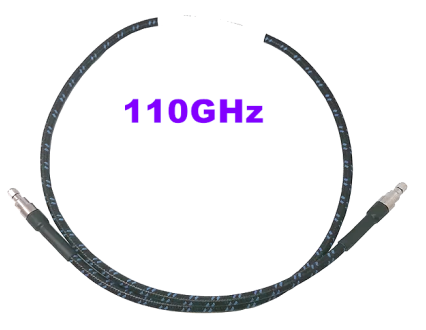

Leadway测试级铠装精密稳相毫米波线缆110GHz

核心优势

超高频率覆盖与电气稳定性能

l 兼容110GHz频宽，电压驻波比（VSWR）将近1，确保低回波损耗与高精密数据通讯。

l 在-55℃至125℃温度波动及弯曲情况下，相位波幅稳定性能误差低于行业平均值50%，满足集成电路封装、D2OE互连等严格需求。

铠装结构与使用寿命长设计

l 多层内铠装构造提供物理性保护，抗扭结设计避免高频率测试中因弯曲而导致的信号偏移。

l 最小弯曲半径仅10.2mm，兼容高频次弯曲检测，减少维护成本。

低插入损耗与热真空适应性能

l 选用低损耗PTFE介质与高精密连接器工艺技术，插入损耗较传统电缆减少30%，主要用于真空环境下的探测器组件测试（如卫星测控验证、电子战系统校准）。

l 专利温补构造可在极端温差下维持相位偏移<0.5°/m，提高批量生产测试效率。

认证与标准兼容性

l 根据CEI-224G标准预测试，获ISO 9001及军工级环境适应性认证，确保产品稳定性。

l 选用PAM4调制兼容设计，兼容高速数据通讯测试。

应用领域

通信测试：5G/6G毫米波基站与终端设备的功能验证。

航天工程：卫星通讯、电子战系统的高频信号传输与校准。

科研实验：矢量网络分析仪（VNA）、频谱分析仪的精准信号链路。

工业4.0：毫米波工业雷达、自动化传感器的检测与调试。

深圳市立维创展科技有限公司提供自主生产的高可靠性金属密封端子，部分完全替代美国品牌Thunderline-Z，欢迎咨询。
