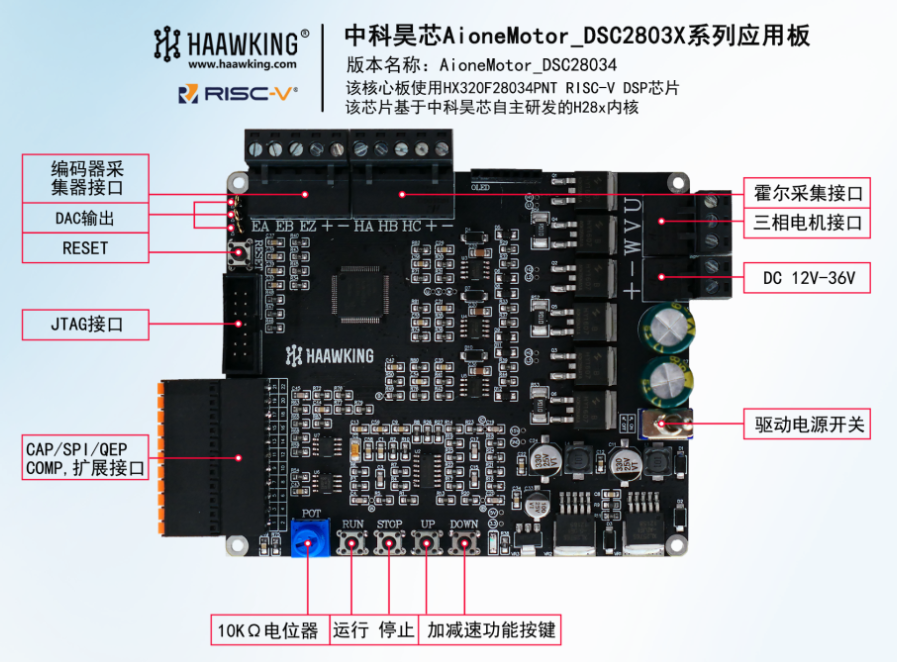

AioneMotor_DSC28034_L3F驱控一体板是中科昊芯新推出的性能卓越电机驱控一体板，采用了昊芯HXS320F28034PNT RISC-V DSP芯片，该芯片集成化昊芯自主开发H28x内核。AioneMotor_DSC28034_L3F电机驱控一体板可驱动BLDC，PMSM，交流感应等三相电机，适用于有感/无感正弦波，有感/无感FOC等算法演示。

规格参数

- 微控制器：HXS320F28034PNT（32位RISC-V DSP），主频120MHz。

- 供电模式：DC 12V-36V。

- 尺寸：100mm X 120mm。

- 固定直径：3mm。

- IO接口：KS-3.5-22Pin\1、5.08-5pin\2、5.08-3pin\1、5.08-2pin\1。

- 测试接口：1x 14pin HX JTAG接口。

- 可调电位器：10KΩ。

产品特点

- 高性能微控制器：选用HXS320F28034PNT（32位RISC-V DSP）芯片，主频高达120MHz，能够实现精准、高效率的数据采集，满足电机控制系统的高精度和精确性要求。

- 广泛的电机驱动性能：可驱动各种不同的三相电机，包括无刷直流电机（BLDC）、永磁同步电机（PMSM）和交流感应电机，具有极强的通用性和适应性，可满足不同技术应用环境下的电机驱动需求。

- 多种控制系统兼容：兼容有感/无感方波、有感/无感FOC等多种电机控制系统，为用户提供多种的选择，能够根据具体的电机类型和应用需求选择最佳的控制系统，实现最佳的电机控制系统效果。

- 更灵活供电方式：供电范围为DC 12V-36V，能够满足不同电源环境，帮助用户根据实际应用选择最佳的电源，提高产品的实用性。

- 多种的接口资源：具有多种IO接口，包括KS-3.5-22Pin\1、5.08-5pin\2、5.08-3pin\1、5.08-2pin\1，及其1x 14pin HX JTAG接口，帮助用户进行硬件连接和调试，有利于与其他设备进行通信和交互。

- 稳定的调试接口：配备1x 14pin HX JTAG接口，帮助用户进行程序调试和硬件故障检测，提高研发效率和产品的安全可靠性。

- 精确的电位器配置：配置了10KΩ电位器，适用于电机转速调节等操作，为用户提供便捷的操作方式，能够实现对电机运行方式的精确控制。

应用领域

工控自动化：用作驱动工业生产设备中的电机，实现精确的运动控制系统，提高工作效率和产品质量。

自动化技术：为机器人的关节电机提供驱动和控制，实现灵活性的动作和精确的定位，满足机器人在不同任务中的运动需求。

电动汽车：适用于新能源汽车的电机驱动系统，提高电机的能效和性能，为新能源汽车的行驶提供动力兼容。

家电控制：广泛应用家电产品的电机控制系统，如空调、洗衣机、冰箱等，实现节能、高效率、静音的运行效果，提升家电产品的稳定性和用户体验。

深圳市立维创展科技有限公司代理销售中科昊芯DSP芯片产品，并提供软硬件技术支持，欢迎咨询。
