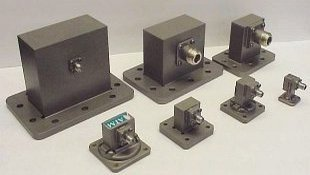

标准全频段直角适配器波导至同轴（SMA，Type-K和2.4mm）
发布时间：2025-05-22 16:41:47 浏览：8
在微波与毫米波系统中，波导至同轴转换器是实现不同传输线间高效信号过渡的关键组件。标准全频段直角适配器波导至同轴（SMA、Type-K和2.4mm）是一种用于将波导信号转换为同轴信号的射频连接器件，广泛应用于通信、雷达、测试仪器等领域。
接口类型
SMA接口
l 频率范围：通常适用于18GHz以下，但通过优化设计（如过渡圆孔抑制高次模）可扩展至26.7GHz以上。
l 优势：成本低、标准化程度高，适合大规模生产。
l 局限：高频段需严格设计以避免高次模干扰。
Type-K接口
l 频率范围：覆盖至40GHz，适用于毫米波应用。
l 优势：高频性能稳定，插损低。
l 局限：价格昂贵，多用于高端仪器或军用领域。
2.4mm接口
l 频率范围：可达50GHz，满足毫米波极限需求。
l 优势：超宽频带、高精度，适合5G/6G研发及太赫兹研究。
l 局限：机械强度较低，需谨慎处理连接可靠性。
应用场景
l 雷达系统：在相控阵雷达中，适配器用于连接波导馈电网络与同轴电缆，实现信号的高效传输与相位匹配。
l 卫星通信：卫星地面站中，适配器用于波导天线与同轴接收/发射模块的连接，保障信号稳定传输。
l 测试与测量：在矢量网络分析仪、频谱分析仪等测试设备中，适配器作为信号传输的关键组件，确保测试精度。
l 5G及毫米波通信：适用于5G基站、毫米波通信设备的波导-同轴转换，支持高频段信号的高效传输。
深圳市立维创展科技有限公司授权代理ATM microwave，为中国客户提供技术支持，欢迎咨询。
| WG Size | Freq. (GHz) | Model No. | Coax Connector | VSWR (Max.) | Power CW (Watts) | Peak Power (kW) | I.L. (Max.) |
|---|
| WR650 | 1.12 - 1.70 | 650-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.12 |
| WR430 | 1.70 - 2.60 | 430-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.13 |
| WR340 | 2.20 - 3.30 | 340-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.14 |
| WR284 | 2.60 - 3.95 | 284-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.15 |
| WR229 | 3.30 - 4.90 | 229-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.16 |
| WR187 | 3.95 - 5.85 | 187-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.17 |
| WR159 | 4.90 - 7.05 | 159-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.18 |
| WR137 | 5.85 - 8.20 | 137-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.20 |
| WR112 | 7.05 - 10.0 | 112-251B-6 | SMA-(f) | 1.25 | 50 | 3 | 0.21 |
| WR102 | 7.00 - 11.0 | 102-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.22 |
| WR90 | 8.20 - 12.4 | 90-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.23 |
| WR75 | 10.0 - 15.0 | 75-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.25 |
| WR62 | 12.4 - 18.0 | 62-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.27 |
| WR51 | 15.0 - 22.0 | 51-251B-6 | SMA-(f) | 1.25 | 50 | 3 | 0.29 |
| WR51 | 15.0 - 22.0 | 51-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
| WR42 | 18.0 - 26.5 | 42-25KA-6 | Type K-(f) | 1.25 | 50 | 3 | 0.50 |
| WR42 | 18.0 - 26.5 | 42-251ZA-6 | SMA-(f) | 1.25 | 50 | 3 | 0.50 |
| WR34 | 22.0 - 33.0 | 34-25KB-6 | Type-K (f) | 1.25 | 10 | 3 | 0.35 |
| WR34 | 22.0 - 33.0 | 34-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
| WR28 | 26.5 - 40.0 | 28-25KZA-6 | Type-K (f) | 1.25 | 10 | 3 | 0.39 |
| WR28 | 26.5 - 40.0 | 28-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
| WR22 | 33.0 - 40.0 | 22-25KA-6 | Type-K (f) | 1.35 | 10 | 3 | 0.41 |
| WR22 | 33.0 - 50.0 | 22-252.4A-6 | 2.4mm-(f) | 1.35 | 10 | 3 | 0.41 |
| WR19 | 40.0 - 60.0 | 19-252.4A-6 | 2.4mm-(f) | 1.35 | - | - | - |
