A2CP12029 COUGARPAK™ 放大器是由 Teledyne 防务电子精心打造的一款射频与微波宽带中功率放大器。它凭借出色的性能表现以及紧凑精巧的设计，在卫星通讯、机载雷达和宽带通信等多个关键领域脱颖而出，成为理想的解决方案。

性能参数

工作频率范围：6.0 GHz至12.0 GHz。

增益：最小增益为20 dB，典型增益为23 dB。

增益平整度：±1.6 dB。

相位噪声：最高为4 dB。

输入驻波比（VSWR）：最高为2。

最大输出功率：在1dB压缩点处，不同频段有着不同的输出功率值。

反向隔离：45 dB。

操作温度：-55°C至85°C。

特性阻抗：50 Ω。

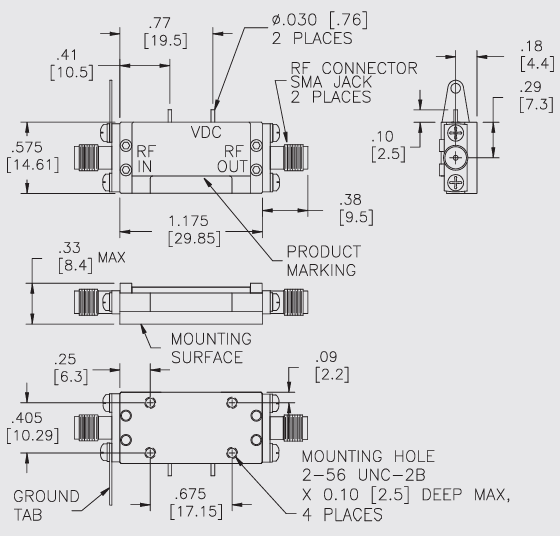

构造：同轴（COAXIAL）

性能优势显著

高频稳定性能卓越：在 6 - 12 GHz 的频段范围内，A2CP12029 展现出了远超传统放大器的相位噪声与波幅稳定性能。这一特性使其成为相控阵雷达等对相位极为敏感系统的理想之选，能够有效保障系统在复杂电磁环境下的精准运行，大大提升了系统的可靠性和稳定性。

微型化设计独具匠心：采用先进的 COUGARPAK™ 封装技术，A2CP12029 成功实现了体积的大幅缩减，相比传统设计缩小幅度超过 50%。这一创新设计不仅极大地便利了系统集成，还显著减轻了设备的重量，部分型号重量可控制在 ≤10 克。这种轻量化的特性使其在无人机以及各类便携式设备中具有广泛的应用前景，能够满足这些设备对空间和重量的严苛要求。

高可靠性经得起考验：A2CP12029 经过了 MIL - STD - 883H 等严格的军用装备测试标准，具备在极端环境下稳定运行的能力。它能够在 -55°C 至 +125°C 的宽温度范围内正常工作，且使用寿命长达 ≥10 万小时。这种卓越的可靠性确保了设备在各种复杂恶劣的环境条件下都能持续稳定地发挥性能，为用户提供了可靠的技术保障。

应用领域

卫星通讯：主要用于低轨道卫星（LEO）和地球同步轨道卫星（GEO）的上下行链路，兼容C波段拓展和X波段全波段需求。

机载雷达：在军工用和民用雷达中，兼容高分辨率成像和高效频率振荡，满足电子对抗情况下的可靠性能。

测试测量设备：作为矢量网络分析仪和信号发生器的前端放大器，可拓展测试设备的高动态范围。
