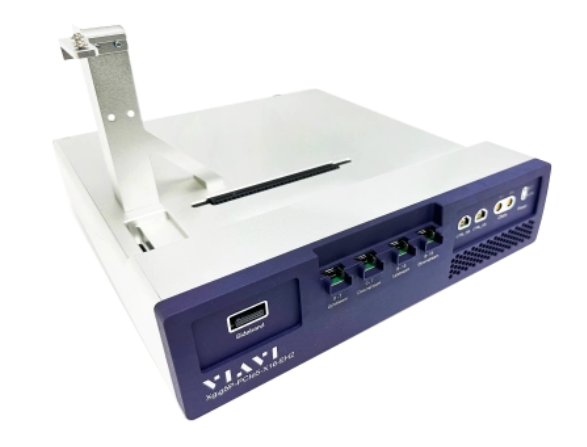

Xgig® 协议训练器主机测试台是专为 PCIe 第 5 代（32GT/s）适配器卡及其控制器/固件开发设计的一体化测试解决方案，通过与 Xgig® 5P16 分析仪/协议训练器平台协同工作，实现从链路训练到应用层验证的全流程覆盖。该测试台提供标准化 PCIe CEM 插槽及高功率供电模块，兼容显卡、RAID 控制器、以太网适配器等终端设备（DUT），适用于高性能计算、数据中心及嵌入式系统的研发验证。

核心功能与技术优势

• 全速率链路仿真与调试

支持 PCIe 5.0（32GT/s）及向下兼容 PCIe 4.0/3.0/2.0（16GT/s/8GT/s/5GT/s），链路宽度覆盖 1x 至 16x 配置，满足从消费级到企业级设备的测试需求。

内置高速再驱动器（Redriver），通过信号整形与预加重技术，确保长距离传输（如背板互联）下的信号完整性，比特误码率（BER）低于 10⁻¹²。

• 自动化链路调谐与状态监控

自适应链路调谐算法自动完成 LTSSM（Link Training and Status State Machine）协商，优化均衡参数（如预设值、系数），适配不同 PCB 布局与信号衰减场景。

前置 LED 状态面板实时显示链路速率、训练阶段及电源状态，加速故障诊断。

• 多格式信号捕获与分析

通过高速同轴电缆连接至 Xgig® 5P16 分析仪，支持边带信号（Sideband）的同步捕获与触发，包括 SMBus、I2C、PERST# 等管理接口。

协议解码覆盖 TLP（Transaction Layer Packet）、DLLP（Data Link Layer Packet）及 PHY 层训练序列（TS1/TS2），支持二进制、十六进制及协议栈可视化显示。

• 高功率设备支持

集成模块化 600W 电源，支持热插拔与冗余供电，兼容高功耗显卡（TDP > 300W）及多端口 RAID 控制器，避免外部电源适配器的复杂布线。

• 硬件规格与兼容性

物理接口：

1 × PCIe CEM 插槽（符合 PCI-SIG® CEM 3.0 规范）

1 × 高速同轴电缆接口（连接分析仪）

1 × 以太网管理端口（1Gbps，用于远程控制）

电源管理：

输入电压：100-240VAC，50/60Hz

输出功率：600W（可扩展至双电源冗余模式）

机械尺寸：

主机底座：120mm（深）× 162mm（宽）× 30mm（高），适配 1U 机架或桌面部署

应用场景

控制器 IC 验证

在 FPGA 原型验证阶段，通过训练器模式模拟主机行为，注入错误场景（如 CRC 校验失败、链路降级），验证控制器纠错机制与恢复能力。

固件与驱动开发

结合 Xgig® 分析工具（如 Trace Control、Serialytics™），捕获固件初始化日志，定位寄存器配置错误或中断处理异常。

系统级性能调优

针对多端口 NVMe SSD 或智能网卡，通过全速率数据包生成功能，评估端到端延迟、吞吐量及 QoS 策略有效性。

软件生态与支持

集成 VIAVI Xgig™ 分析套件，支持 Python 脚本自动化测试、协议一致性报告生成及多用户协作调试。
