​MASW-011094型Ka波段高功率单刀双掷（SPDT）开关MACOM

发布时间：2025-04-09 16:38:41     浏览：137

MASW-011094是MACOM的一款高功率单刀双掷（SPDT）开关，其射频端口为 50 欧姆终端。这款宽带、高线性度的 SPDT 开关专为 Ka 波段应用而设计，在环境温度为 +85°C 时可处理高达 40 瓦的连续波功率，同时保持低插入损耗和高隔离度。MASW-011094单片微波集成电路采用了MACOM 经过验证的 AlGaAs PIN 二极管技术。开关采用全硅氮化物钝化，并添加了一层聚合物层以防止刮伤。保护涂层可防止在处理和组装过程中对结点和空气桥造成损害。芯片背面有金属化层，便于采用环氧树脂芯片粘接工艺。MASW-011094非常适合卫星和点对点通信系统、雷达系统、辐射计、测试和仪器设备以及其他高频应用。

MASW-011094

产品规格

描述：Ka 波段高功率 PIN 二极管单刀双掷开关（带终端）

最小频率（MHz）：24000

最大频率（MHz）：37000

隔离度（dB）：26

插入损耗（dB）：0.600

连续波入射功率（W）：40.0

封装类别：裸片

封装：裸片

ROHS符合性：是

特点

低损耗：0.6 分贝，28 至 34 吉赫

高隔离度：>26 分贝

>40 瓦连续波功率处理能力（+85°C）

开关速度：<65 纳秒

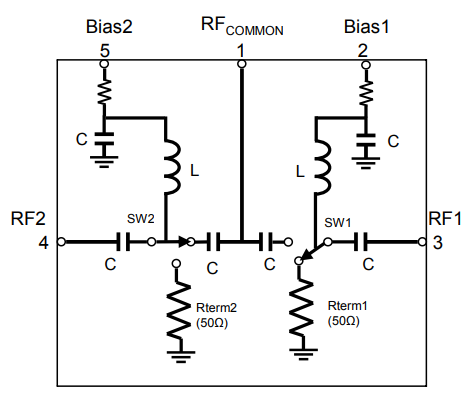

集成直流阻断器和射频偏置网络

带有 G-S-G 射频焊盘和直流偏置焊盘的芯片

符合 RoHS* 标准

深圳市立维创展科技授权代理MACOM产品线，主要供应MACOM的可变增益放大器，功率放大器，低噪声放大器，线性放大器，混合放大器，FTTx放大器，分布式放大器，放大器增益模块，有源分离器，功分器，倍频器，混合式混频器，混频器，上变频器，数字衰减器，数字移相器，功率检验器，压控衰减器等多种半导体。如需购买MACOM产品，请点击右侧客服咨询！！！



Part Number

Package

MASW-011094-DIE0G

Die in Gel Pack

MASW-011094-DIERI

Die, Inked on Wafer Ring
