​CERNEX宽带大功率放大器-机架式（CBP-R）

发布时间：2025-03-19 15:48:55     浏览：225

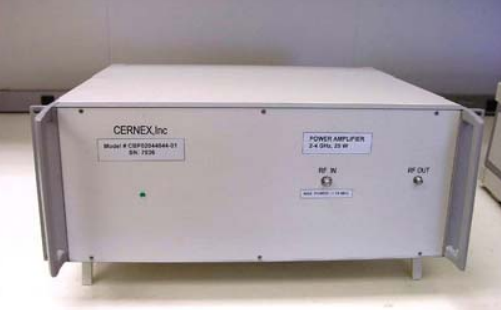

CBP - R系列放大器属于CERNEX公司的宽带大功率放大器，是CBP系列放大器中的机架安装型（Rack Mount）。CBP-R系列宽带大功率放大器设计用于广泛的通用应用，适用于实验室测试、射频分配网络和高功率驱动等场景。采用粗糙的带状电路结构，配备精选的各种高功率器件，实现了可靠的运行。CBP-R系列宽带大功率放大器适用于实验室测试、射频分配网络和高功率驱动等场景。

CERNEX

特征：

覆盖范围从0.01到40.0 GHz（倍频程/多倍频程）

高达1K瓦的输出功率（1dB压缩点）

经济实惠

应用：

通用高功率实验室射频源。

测试设备中的输出放大器（ATE和AGE）

射频配电网中的驱动放大器

深圳市立维创展科技有限公司授权代理CERNEX销售，期待与业界合作，欢迎咨询。

*详情了解更多CERNEX宽带高功率放大器型号请联系客服！！！



Model Number

Frequency Range (GHz)

Gain (dB) Min.

SS Flatnes s (+/-dB) Max.

NF (dB) Max.

P1dB (dBm) Min.

IP3 (dBm) Typ.

VSWR In/Out Max.

VAC 100-260V @W Typ.

Case Type

CBPK1U15654R

0.01MHz175MHz

56

2.0

10

54.5

60

2:1

1500

19x8.75x22

CBPK1U26060R

0.01MHz0.2GHz

60

2.0

10

60

66

2:1

8000(Max)

19x26.25x22

CBPK1U25048R

0.01MHz0.23GHz

50

1.5

10

48

58

2:1

600(Max)

19x5.25x22

CBPK1U25453R

0.01MHz0.23GHz

54

2.0

10

53

61

2:1

1000

19x8.75x22

CBPK1U54443R

0.01MHz0.5GHz

44

1.5

10

43

54

2:1

200

19x3.5x18

CBPL1U24038R

0.15MHz0.23GHz

40

1.5

10

38.5

48

2:1

100(Max)

8.5x3.5x16

CBPL1U24442R

0.15MHz0.23GHz

44

1.5

10

42

52

2:1

250(Max)

8.5x3.5x16

CBPL1U24645R

0.15MHz0.23GHz

46

1.5

10

45

57

2:1

300

19x3.5x18

CBPL1U24847R

0.15MHz0.23GHz

48

1.5

10

47

55

2:1

400

19x5.75x22

CBPL1U25047R

0.15MHz0.23GHz

50

1.5

10

47.5

58

2:1

400

19x5.25x22
