CAB450M12XM3工业级SiC半桥功率模块CREE

发布时间：2025-03-14 15:38:10     浏览：182

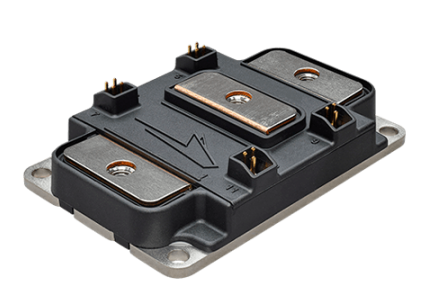

CAB450M12XM3是Wolfspeed（原CREE）精心打造的一款工业级全碳化硅（SiC）半桥功率模块，专为高功率密度、极端高温环境及高效率需求的应用而设计。CAB450M12XM3在电动汽车充电站、不间断电源系统（UPS）以及牵引驱动系统等领域展现出了卓越的性能。

主要特性

极致功率密度：得益于SiC技术的应用，CAB450M12XM3的体积和重量仅为传统62mm模块的一半，完美适配空间受限的安装环境。

低电感架构：其6.7nH的低电感设计优化了功率总线布局，显著降低了开关过程中的能量损耗。

高温稳定运行：支持连续工作结温高达175°C，确保在严苛的工业高温条件下仍能稳定高效运行。

先进MOSFET技术：集成第三代SiC MOSFET，具备超低导通电阻（RDS(on)）与出色的高频开关特性，提升了整体效率。

集成温度监控：内置隔离式温度传感器，提供精确的温度监测与保护机制，确保模块安全运行。

高效热管理：采用氮化硅（Si3N4）基板，不仅增强了模块的机械强度，还极大提升了热传导效率，降低了热阻。


技术参数

电压与电流

阻断电压：1200V

连续漏极电流：450A。

电气特性

漏源电阻（RDS(on)）：3.7mΩ

栅源阈值电压：1.8V

栅电荷：1330nC。

热性能

工作温度范围：-40°C 至 +175°C

功率损耗：50mW。

封装尺寸

80mm x 53mm x 19mm。

应用领域

电动汽车充电站：CAB450M12XM3模块适用于高功率的快速充电设备，其高开关频率和低损耗特性能够满足电动汽车快速充电的高要求。

不间断电源系统（UPS）：在数据中心和工业电源系统中，该模块提供高效且可靠的电力转换，确保电力供应的稳定性和连续性。

工业电机与牵引驱动：针对工业电机和牵引系统，CAB450M12XM3支持高功率密度和高温操作，满足这些应用场景对性能和可靠性的严苛要求。

智能电网与分布式发电：在并网发电系统中，该模块能够优化能量转换效率，为智能电网和分布式发电提供有力支持。

深圳市立维创展科技有限公司是CREE的经销商，拥有CREE微波器件优势供货渠道，保证原装正品。，如若需要购CREE产品，请联系我们！！！
