​FCTS1000-10-5参考锁相转换器Synergy

发布时间：2025-02-10 15:56:56     浏览：288

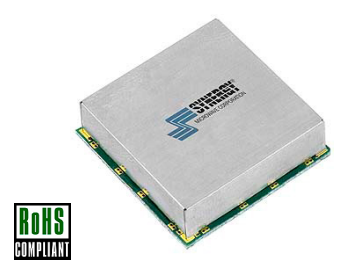

FCTS1000-10-5是一款由Synergy公司生产的参考锁相转换器（Reference Phase Locked Translator），具有高精度、高性能和超低噪声特点的专业电子元器件，主要用于需要高稳定性和低相位噪声的无线通信、雷达系统以及各类测试设备。


技术规格

频率范围：1000 MHz。

参考输入频率：10 MHz。

输出功率：最小值为 -3 dBm。

相位噪声：

@ 100 Hz：-80 dBc/Hz。

@ 1 kHz：-115 dBc/Hz。

@ 10 kHz：-141 dBc/Hz。

@ 100 kHz：-158 dBc/Hz。

工作温度范围：-20°C 至 +70°C。

特征：

超低相位噪声

无需编程

无铅-符合RoHs标准

专利REL-PRO技术

尺寸小，表面安装

应用领域

无线通信：用于信号的频率转换和稳定输出。

雷达系统：提供高稳定性的参考信号。

测试设备：用于频率测量和信号源。

深圳市立维创展科技是Synergy的经销商，主要提供Synergy微波压控振荡器、晶体振荡器、锁相振荡器、锁相环频率合成器、混频器等产品，产品位于美国北部的直接通道，快速响应中国客户的需求。欢迎咨询。


Frequency

1000 MHz

Reference Input Frequency

10 MHz

Reference Input Voltage

1.0 to 3.3 V p-p

Bias Voltage

Vcc

V (Vdc)

I (mA Max.)

Digital

+5

25

Tune

+12

10

VCO

+5

35

Output Power

-3 dBm (Min.)

Spurious Suppression

80 dB (Typ.)

Harmonic Suppression

25 dB (Typ.)

Output Impedance

50 Ohms (Nom.)

Lock Detect Indicator

CMOS 3.3 V

Typical Phase Noise

Offset

Phase Noise

@ 100 Hz

-80 dBc/Hz

@ 1 kHz

-115 dBc/Hz

@ 10 kHz

-141 dBc/Hz

@ 100 kHz

-158 dBc/Hz

Operating Temperature Range

-20 to +70 °C
