​SN74ALVTH16245DL收发器现货库存TI/德州仪器

发布时间：2024-11-05 17:43:03     浏览：489

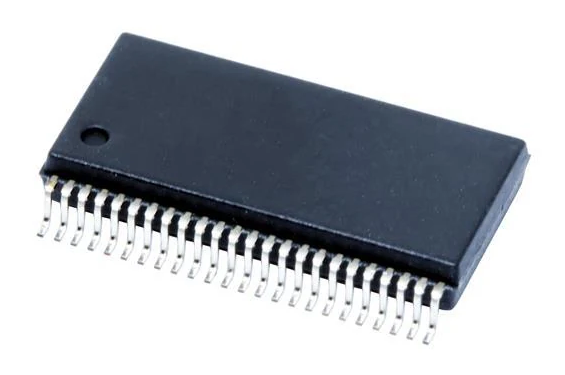

SN74ALVTH16245DL收发器是16位（双八进制）非反相3态收发器，通常用于2.5V或3.3V VCC操控，但是能够为5V数据环境提供TTL接口。

SN74ALVTH16245DL可以作为2个8位收发器或者一个16位收发器。它们允许从A数据总线到B数据总线或从B数据总线到A数据总线的数据传输，主要取决于方向控制（DIR）输入端的逻辑电平。输出启动（OE）输入适合于关闭设备，从而有效隔离数据总线。

SN74ALVTH16245DL充分适用应用Ioff和通电3态的热嵌入应用。Ioff电源电路关闭输出，避免设备断电后通过设备的冲击性电流回流。通电3态电源电路在通电和断电期间将输出位于高阻状态，从而避免驱动器冲突。

SN74ALVTH16245DL提供有源数据总线维持电源电路，以便将没有使用或变化的数据输入维持在有效的逻辑电平。不建议在数据总线维持电路中应用上拉或下拉电阻器。

当VCC在0和1.2V之间时，SN74ALVTH16245DL在通电或断电期间位于高阻状态。然而，为了保障1.2V以上的高阻状态，OE应当通过上拉电阻器连接到VCC；电阻器的极小值由驱动器的电流吸收力决定。


特征

最前沿的BiCMOS技术（ABT）宽带数据总线2.5V和3.3V操控和低静态功耗的设计

兼容混合模式信号操控（5V输入输出电压，2.3V至3.6V VCC）

在VCC=3.3V、TA=25°C时，典型的VOLP（输出接地装置反弹）<0.8V

高驱动（3.3V VCC时为-32/64mA）

断线和通电3状态兼容热嵌入

应用数据总线维持数据输入替换外部上拉/下拉电阻器，以避免数据总线在架构中波动流动

印刷线路板布局分布式系统VCC和GND管脚最小化

根据JESD 78，II级，高速度开关噪音暂存器性能超出100mA

深圳市立维创展科技是ADI的经销商。ADI芯片产品供应：放大器、线性产品、数据转换器、音视频产品、宽带产品、时钟和定时IC、光纤和光纤通信产品、接口和间隔、MEMS和传感器、电源和热经管、处置器和DSP、射频和图形处置器、开关和分路器等。

大部分产品，均提供现货库存供货。

*部分型号需申请出口许可

欢迎咨询！！！
