MAAP-011106-DIE E波段功率放大器MACOM现货

发布时间：2024-10-11 09:10:27     浏览：4966

　　MACOM 的 MAAP-011106 E波段功率放大器是专为小型蜂窝无线回程基础设施设计，能够支持高达1 Gbps的数据速率，非常适合在人口密集的都市环境中使用。这款放大器在高频 E 频段操作中提供了业界最高的输出功率，并具有广泛的带宽，有助于降低收发器的设计和制造成本。

MAAP-011106-DIE E波段功率放大器MACOM现货

　　该放大器的特点包括：

　　适用于 E 波段的 4 级功率放大器

　　RoHS 兼容

　　兼容 260°C 回流焊

　　HBM ESD 额定值为 100 V

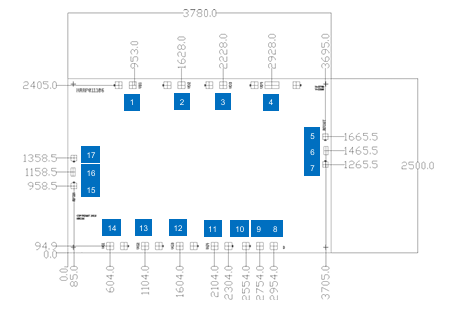

　　尺寸为 3780x2500x50μm

　　裸片形式

　　集成检测器

　　具有可调偏置的可变增益

　　OIP3：30dBm

　　饱和输出功率：25dBm

　　输入和输出匹配：15dB

　　增益：20dB

　　工作频率范围：71000 MHz 至 86000 MHz

　　输出 P1dB ： 23 dBm

　　偏置电流： 720 mA。

　　此外，该放大器的电气规格在 71 - 86 GHz 频率下，偏置电压 VD 为 4 V，偏置电流 ID 为 720 mA，环境温度 TA 为 25°C。增益的最小值为 18 dB，输入回波损耗和输出回波损耗的最小值均为 -15 dB，P1dB 的最小值为 -23 dB，当输入功率 PIN 为 13 dBm 时，输出功率 POUT 的饱和输出功率 PSAT (P4dB) 的最小值为 24 dBm，OIP3 (最差音调) 的最小值为 -30 dBm。

　　应用：

　　小型蜂窝无线回程

　　高数据速率通信系统

　　人口密集的地铁环境

　　这些特性使得 MAAP-011106 成为 E 波段点对点无线电应用的理想选择，每个设备都经过了 100% 的射频测试以确保性能符合要求。该产品使用高效的 pHEMT 工艺制造。

深圳立维创展科技是MACOM的代理商，产品提供MACOM可变增益放大器，功率放大器，低噪声放大器，线性放大器，混合放大器，  FTTx放大器，分频放大器，放大器增益模块，有源分离器，功分压器，倍频器，混合混频器，混频器，上变频器，数字衰减器，数字移相器，功率测试仪。压控衰减器等半导体，进口，质量保证，欢迎咨询。
