AD210三端口隔离放大器ADI

发布时间：2024-09-25 09:03:37     浏览：4980

　　AD210属于新一代低成本、高性能隔离放大器的新产品。这款三端口、宽带宽的隔离放大器采用表贴元件，并借助自动化装配工艺制造而成。它凭借丰富的设计经验与先进的制造技术，在做到极为紧凑且经济实惠的同时，其性能与丰富的用户特性远超部分更昂贵的器件。

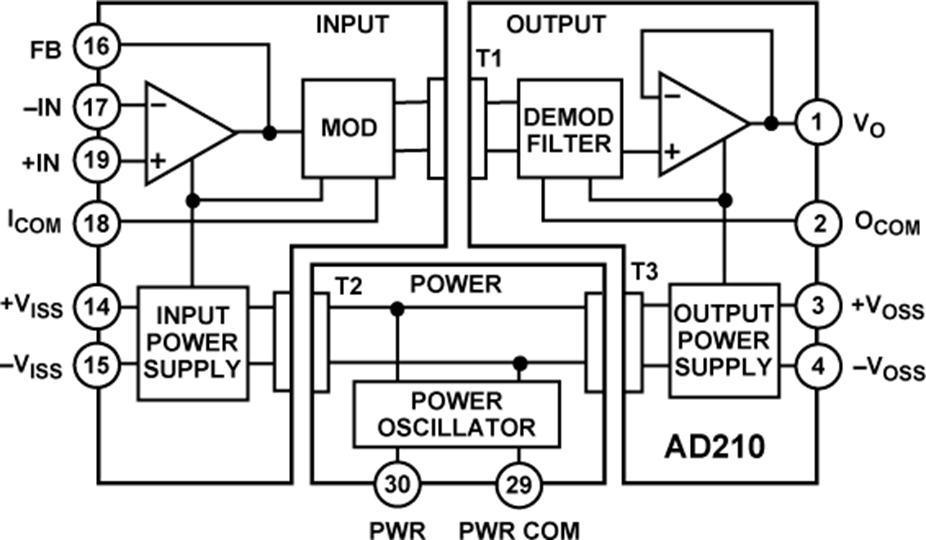

　　AD210具备完整的隔离功能，通过模块内部的变压器耦合实现信号与电源的隔离。该器件功能设计周全，采用 +15V单电源供电，与光耦合隔离器件不同的是，它无需外部DC/DC转换器。其真三端口的设计结构使得它既可用作输入隔离器，也可用作输出隔离器，适用于单通道或多通道应用场景，并且在持续共模应力下能够维持高性能。

　　此外，AD210可提供高精度和完全的电流隔离，能够中断接地回路与泄漏路径，抑制共模电压和噪声，从而避免测量精度下降。同时，它还具备故障保护功能，可防止测量系统的其他部分受到损害。

　　应用领域

　　多通道数据采集

　　高压仪表放大器

　　分流测量

　　过程信号隔离

　　特性

　　高共模电压隔离：均方根值连续为2500V，峰值连续达±3500V。

　　小尺寸：1.00英寸×2.10英寸×0.350英寸。

　　三端口隔离：涵盖输入、输出、电源。

　　低非线性度：最大值为±0.012%。

　　宽带宽：全功率带宽( -3dB)为20kHz。

　　低增益漂移：最大值为±25ppm/°C。

　　高共模抑制(CMR)：在G = 100V/V时为120dB。

　　隔离电源：±15V(±5mA)。

　　非专用输入放大器
