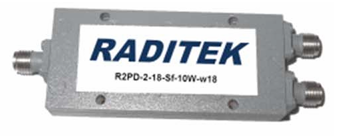

R2PD-2-18-Sf-10W-w18 2路功率分配器RADITEK

　　RADITEK公司的R2PD-2-18-Sf-10W-w18是一款高性能的2路功率分配器，专为频率范围在2至18 GHz的宽带应用设计。以下是该产品的详细介绍：

　　产品特点：

　　频率范围: 2-18 GHz。

　　高隔离度：在通带内提供优异的隔离度，最小为16 dB，最大为20 dB。

　　端口间的优良平衡：幅度和相位平衡度分别为±0.3 dB 和 ±4°。

　　主要规格参数：

　　插入损耗：最大1.5 dB。

　　回波损耗：所有端口均为-14 dB。

　　绝缘度：最小16 dB，最大20 dB。

　　相位平衡：典型值为±2°，最大值为±4°。

　　幅度平衡：典型值为0.2 dB，最大值为0.3 dB。

　　工作温度：-40至+85℃。

　　输入功率：最大10W。

　　射频阻抗：50 Ω。

　　射频接口输入/输出：SMA母头。

　　材料和环境要求：

　　材料：采用铝材6061-T6或等效材料，确保结构强度和耐用性。

　　处理和涂层：灰色丙烯酸搪瓷，提供良好的外观和保护。

　　工作环境：仅限室内使用，确保长期稳定运行。

　　尺寸图：

　　- 长度：2.250英寸(约57.15mm)

　　- 宽度：0.840英寸(约21.34mm)

　　- SMA连接头之间的距离：1.000英寸(约25.4mm)

　　- 分配器的总高度：包含连接头的高度为0.500英寸(约12.7mm)

　　应用领域：

　　R2PD-2-18-Sf-10W-w18功率分配器适用于微波信号处理、频率分离等高频率应用，特别是在无线通信、雷达系统和测试设备中，其高功率容量和性能平衡使其成为理想选择。

深圳市立维创展科技授权代理RADITEK微波隔离器和环形器产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
