KRYTAR ULTRA+定向耦合器
发布时间：2024-09-23 08:52:51 浏览：5416
KRYTAR的ULTRA+定向耦合器是一款高性能的微波器件，专为需要精确监控和信号处理的系统应用而设计。该系列耦合器提供了业内最严格的规格，确保在各种复杂应用中的可靠性和精确性。
主要特点：
超宽带频率范围：ULTRA+定向耦合器在0.5至40.0 GHz的频率范围内工作，覆盖了L-到Ka-频段，适用于广泛的微波和毫米波应用。
多用途带状线设计：采用单一、紧凑和轻便的封装，这些耦合器在设计上增强了多用途带状线，提供了优异的耦合能力。
耦合选项：提供10、13、16、20 dB的耦合选项，满足不同应用的需求。
低插入损耗和VSWR：设计保证了低插入损耗和电压驻波比(VSWR)，提高了信号的传输效率和系统的整体性能。
定制设计服务：KRYTAR提供完整的工程服务，可以根据客户的具体需求进行定制设计，以满足或超过关键性能和封装规格。
应用领域：
ULTRA+定向耦合器广泛应用于多个领域，包括：
电子战(EW)
毫米波技术
5G NR(新无线电)
Wi-Fi 6和Wi-Fi 6E
卫星通信
雷达系统
MIMO(多输入和多输出)无线电链路
信号监测和测量
天线波束成形
EMC(电磁兼容性)测试环境
型号：
| 型号 | 频率最 | 频率最 | 标称联轴器 | 最大插入损耗dB | 最小方向性dB | Vswr最大 | 额定 | 标准连 |
| 小 | 大 | 值 | 功率W | 接器母令 |
| GHz | GHz |
|
| 头 |
| ULTRA101540010 | 1.5 | 40 | 10±0.5dB | <1.29/<1.75 | >10 | 1.6/1.7 | 20 | 2.4mm |
| ULTRA101540010K | 1.5 | 40 | 10±0.5dB | <1.29/<1.75 | >10 | 1.6/1.7 | 20 | 2.92mm |
| ULTRA102040013K | 2 | 40 | 13±0.5dB | <1.4/<1.42 | >11 | 1.5/1.7 | 20 | 2.92mm |
| ULTRA102040016 | 2 | 40 | 16±0.5dB | <1.01/<1.12 | >11 | 1.5/1.7 | 20 | 2.4mm |

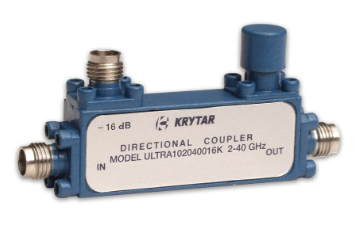

| ULTRA102040016K | 2 | 40 | 16±0.5dB | <1.01/<1.12 | >11 | 1.5/1.7 | 20 | 2.92mm |
| ULTRA102040020 | 2 | 40 | 20±0.5dB | <1.00/<1.05 | >11 | 1.5/1.7 | 20 | 2.4mm |
| ULTRA102040020K | 2 | 40 | 20±0.5dB | <1.00/<1.05 | >11 | 1.5/1.7 | 20 | 2.92mm |
| ULTRA152020 | 0.5 | 20 | 20±0.5dB | <0.96/<1.00 | >15 | 1.25/1.35 | 20 | SMA |
| ULTRA152010 | 0.5 | 20 | 10±0.5dB | <0.94/<1.40 | >15 | 1.30/1.35 | 20 | SMA |
| ULTRA102020016 | 2 | 20 | 16±0.5dB | <0.59/<0.7 | >16 | 1.28/1.35 | 20 | SMA |
| ULTRA102020020 | 2 | 20 | 20±0.65dB | <0.75/<0.8 | >16 | 1.18/1.35 | 20 | SMA |
| ULTRA102040013 | 2 | 40 | 13±0.5dB | <1.4/<1.42 | >11 | 1.5/1.7 | 20 | 2.4mm |
| ULTRA101020010 | 1 | 20 | 10±0.5dB | <0.64/<1.1 | >17 | 1.20/1.35 | 20 | SMA |
深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
