Mi-Wave870系列宽带校准射频噪声源

发布时间：2024-09-18 09:04:22     浏览：535

　　Mi-Wave的870系列宽带校准噪声源覆盖频率范围为18至110 GHz，以其卓越的稳定性和快速的切换速度在同类产品中脱颖而出。该系列产品经过定制优化，确保在指定频率范围内将纹波降至最低。

　　这些射频噪声源组件提供12至30 dB的噪声输出ENR电平，且在各种温度条件下均保持稳定性。

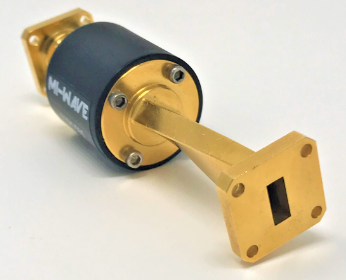

Mi-Wave870系列宽带校准射频噪声源

　　噪声源可与Mi-Wave的115系列高品质法拉第隔离器无缝集成，以增强端口回波损耗和负载拉力，从而实现更精确、更可靠的噪声系数测量。隔离器在噪声源开启和关闭时提供几乎恒定的输出阻抗，并保护噪声二极管免受射频功率的影响。客户可选择将隔离器内置于噪声源中。

　　噪声源870：噪声源在所需频率下产生随机噪声，并与被测设备(DuT)的信号混合。其应用领域包括噪声系数测量、毫米波辐射计、汽车雷达以及现代高频宽带无线通信系统的研发。波导端口为射频输出的标准配置，BNC母头连接器则为偏置输入的标准配置。

　　特征

　　- 低噪声

　　- 高稳定性

　　- 频率范围：18至110 GHz

　　- 无纹波

　　- 卓越的可靠性

　　应用

　　- 噪声系数测量

　　- 雷达系统

　　- 辐射计

　　- 内置测试设备

　　- 电信

　　- 军事应用

　　- 60GHz WiGig

　　- 小基站回程

　　型号：

型波段类型最小频率 （GHz）最大频率 （GHz）ENR （dB）ENR 平坦度 （dB）输出端口
870A/599Ka波段26.54015.51.5WR-28 带 UG-599/U 法兰的波导
870B/383Q波段335015.51.5WR-22 波导，带 UG-383/U 法兰
870E/387E波段6090156WR-12 波导，UG-387/U 法兰
870K/595K波段1826.515.51.5WR-42 波导，UG-595/U 法兰
870V/385V波段507515.53WR-15 波导，带 UG-385/U 法兰
870W/387W波段75110135WR-10 波导，带 UG-387/UM 法兰

深圳市立维创展科技有限公司授权代理销售Mi-Wave毫米波产品，Mi-Wave是商用型和军工用毫米波产品全球领航者，可以提供毫米波器件和模块解决方案。产品线涵盖：放大器、混频器、衰减器、滤波器、开关、T/R、天线、反射镜等，所包含频率高达320GHz。欢迎咨询。
