Teledyne非ITAR GaN放大器TSA-213241
发布时间：2024-09-14 08:53:46 浏览：5567
Teledyne 利用其50多年的放大器设计遗产，推出了一系列模块化非ITAR
GaN放大器。这些放大器旨在优化功率密度和效率，在提供小巧体积的同时降低行业中最小的SWaP(Size, Weight and
Power，即尺寸、重量和功率)比。这些放大器设计精密、坚固耐用，能够在宽带宽内操作，同时提供灵活的设计选择，适应各种严苛的陆基环境。
特点：
市场领先的小尺寸与功率比
最佳坚固性
宽带宽提供设计灵活性
高效的热管理，每百万小时故障率(MTBF)超过40000小时
规格和参数：
| 规格 | TSA-213264 | TSA-213256 | TSA-213454 | TSA-213342 | TSA-213244 | TSA-213164 |
| Housing | Bare21 | Bare21 | Bare22 | Bare21 | Bare22 | Bare21 |
| 频率范围 | 0.1 to 1GHz | 0.1 to 5.6GHz | 0.1 to 0.8GHz | 2 to 6GHz | 0.6 to 6GHz | 2 to 6GHz |
| 平均增益（dB） | 18±3 | 17±2 | 40±3 | 16±2 | 16±2 | 21±2 |
| 功率增益（dB） | 19 to 25 | 19 to 26 | 22 to 29 | 21 to 26 | 19 to 23 | 35 to 38 |
| 增益平坦度（dB） | ±4 | ±3 | ±2 | ±3 | ±3 | ±2 |
| 输出 VSWR | 2:1 max | 2:1 max | 2:1 max | 2:1 max | 2.5:1 max | 2:1 max |
| 隔离（dB） | 17 min | 20 min | 25 min | 30 min | 20 min | 17 min |
| 谐波（dBc） | -14 max | -10 max | -10 max | -10 max | -15 max | -14 max |
| 外形尺寸 | 2"L x 1"W x 0.25"H | 2"L x 1"W x 0.25"H | 2"L x 1.7"W x 0.5"H | 2"L x 1"W x 0.25"H | 2"L x 1.7"W x 0.5"H | 2"L x 1"W x 0.25"H |
| 重量 | 1.5 oz. | 1.5 oz. | 2.3 oz. | 1.5 oz. | 2.3 oz. | 1.5 oz. |
| 射频连接器 | SMA, In & Out | SMA, In & Out | SMA, In & Out | SMA, In & Out | SMA, In & Out | SMA, In & Out |
性能展示：

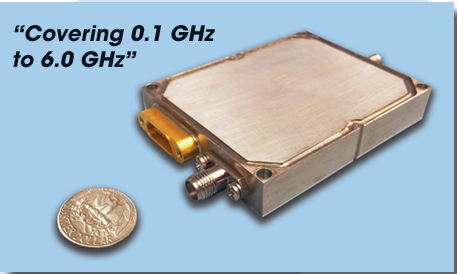

- GaN放大器在0.1 GHz到6.0 GHz范围内覆盖广泛。
- 优秀的输出功率表现，温度变化对性能影响较小，保证了在不同环境下依然能够稳定运行。
这些GaN放大器为用户提供了性能卓越的小型化解决方案，非常适用于需要高效功率传递和坚固耐用性的应用场景，包括军事和工业等领域。TMS 的非ITAR
GaN放大器凭借其卓越的性能和灵活的设计选项，将成为您严苛应用需求的理想选择。
深圳市立维创展科技是Teledyne防务电子的经销商，提供Teledyne防务电子产品涵盖LDMOS、GaN、GaAs和InP。Teledyne防务电子产品线支持宽频带、窄带、脉冲放大器，频率1MHz~220GHz，功率mW~10kW，优势渠道提供Teledyne防务电子订货，欢迎咨询。
