RF-Labs微带型隔离器和环形器2.7-31GHz

发布时间：2024-09-13 08:39:14     浏览：5457

　　RF-Labs的微带型隔离器和环形器以其宽带结构、轻质量和紧凑体积著称，特别适用于空间和地面AESA电桥应用。自上世纪九十年代末由TRAK研发以来，这些产品已广泛应用于民用对地观测卫星和科学应用地面观测工作。

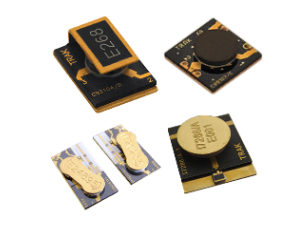

RF-Labs微带型隔离器和环形器2.7-31 GHz

　　首批产品虽与当前产品差异较大，但通过现代材料和工艺的优化，性能显著提升，操作频宽达40%，C频段功率容量达50W CW。自2001年为Cosmo SKYMED项目供应以来，RF-Labs已交付超过73,000件接头，并在24个有效载荷中发挥作用。此外，已向客户供应了C、X、Ku和K频段的带状线型产品。

　　RF-Labs已为空间和地面雷达及工业电信供应了逾40万件微带型隔离器和环形器，覆盖2.7 GHz到31 GHz的频段，具备卓越的线性稳定性和射频性能。

　　特征：

　　- 免调谐的宽带结构

　　- 最轻质量，适合空间和地面AESA应用

　　- 利用丰富经验积累的工艺和材料制造

　　- 40%工作带宽，C频段功率容量50W CW

　　- 空间应用资质，适用于电桥应用

　　- 卓越射频性能

　　- 免ITAR

　　- 性能覆盖2.7 GHz到31 GHz

　　应用：

　　- 空间和地面雷达

　　- 工业电信

　　- 科学应用地面观测工作

　　频段规格参数：

通常在100C范围内操作
操作频段[GHz]插入损耗[最大值dB]回波损耗[最小值dB]绝缘损耗[最小值dB]应用注释td>
3.4 至 4.20.32121空间与国防环形器
5.0 至 6.00.32121国防环形器
5.2 至 5.90.32121空间与国防环形器
5.7 至 7.10.32121空间环形器与隔离器
5.8 至 6.50.32121空间与国防环形器与隔离器
7.8 至 8.50.32121空间与国防环形器与隔离器
8.0 至 12.00.31515空间与国防环形器与隔离器
8.5 至 9.60.32121国防环形器与隔离器
8.9 至 10.70.32121空间与国防环形器
9.0 至 10.00.32121空间与国防环形器与隔离器
9.5 至 11.50.32121空间与国防环形器与隔离器
10.0 至 12.00.31515空间与国防环形器
10.0 至 12.00.41414空间与国防环形器与隔离器
10.7 至 12.80.42020空间与国防环形器与隔离器
12.7 至 14.50.42020空间环形器
15.0 至 17.00.52020国防环形器
24.0 至 27.00.51919空间环形器

深圳市立维创展科技是RF-Labs的经销商，保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件，立维创展专注于服务军工行业、航天航空、rf射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口RF射频微波/毫米波电子元器件、军用连接器。
