NHDB16203超紧凑型耦合器North Hills

发布时间：2024-09-09 08:52:18     浏览：609

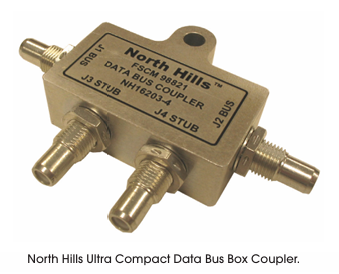

　　NHDB16203超紧凑型耦合器是由North Hills公司开发的一系列超紧凑型数据总线盒型耦合器。该耦合器专为那些重量敏感以及空间有限的应用程序设计，特别适用于将耦合器紧密附着在飞机表面上的应用。

NHDB16203超紧凑型耦合器North Hills

　　产品特性

　　超紧凑且坚固的结构：适应狭小的空间要求。

　　内部终端电阻：简化安装，减少部件数量。

　　穿孔用于固定和外壳接地：确保安装稳定可靠。

　　产品优势

　　易于安装：减少部件数量，简化安装流程。

　　理想的项目选择：特别适用于重量敏感且空间有限的项目。

　　规格参数：

参数值
变压器输入阻抗最小3000ohms（75 kHz至1.0 MHz）
开路输入ZOC=3000/stub数量
漏失最大20%（250 kHz）
超调与振铃±1.0V峰值（250 kHz方波输入，最大100ns上升和下降时间）
共模抑制（CMR）-45.0 dB（最大）@ 1.0 MHz
终端电阻（型号NH16203-1和NH16203-3）76.8Ω ±1%（1W Min Per MIL-R-39007）
隔离电阻（0.75L）59Ω ±1%直流电阻，串联与各总线导线连接
支管电压1.0V至14.0V,线对线，信号电压（变压器耦合）
工作温度55℃至+125℃
存储温度-55℃至+150℃

　　这款耦合器满足所有的MIL-STD-1553电气要求，并使用North Hills的变压器和MIL-R-39007级别5电阻制造。部件可以内含终端购买，进一步减少安装复杂程度和部件数量。此外，耦合器也可以作为经过完全测试的线束组件提供，随时准备安装使用。

　　型号：

Model #DescriptionWeight
NH16203-11 Stub with Terminator1.60z
NH16203-21 Stub1.80z
NH16203-32 Stub with Terminator1.80z.
NH16203-42 Stub20z

深圳市立维创展科技是North Hills的经销商，提供North Hills产品领域包含宽带变压器，宽带巴伦变压器，测试级回波损耗桥等，产品原装进口，质量保证，价格优势，欢迎咨询。

上一篇: 使用具有独立栅极偏置控制的并行晶体管的GaN HEMT放大器的线性增强

下一篇: CMPA2935250氮化镓MMIC功率放大器CREE
