RWPSHTD580D180手动波导移相器RF-Lambda
发布时间：2024-09-05 09:00:27 浏览：638

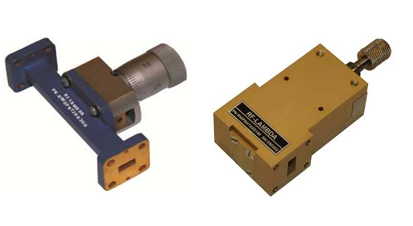

RWPSHTD580D180手动波导移相器是由RF-Lambda公司生产的一款高性能射频设备，专为需要在宽带操作中调整传输相位的系统设计。以下是该移相器的主要特性和用途介绍：
特性
宽带操作与平坦响应：该移相器能够在广泛的频率范围内工作，提供平坦的频率响应。
高频率操作：频率最高可达110GHz，具体频率可根据客户需求定制。
高功率处理能力：能够处理高功率信号，适用于需要高能量传输的应用场景。
低插入损耗和高动态范围：在所有相位状态下，移相器提供低插入损耗，这意味着信号传输效率高，且动态范围广，能够处理大范围的信号强度。
宽温度范围：操作温度范围从-40ºC到+85ºC。
定制服务：可根据客户的具体需求进行定制。
用途
移相器主要用于调整系统中传输信号的相位，通过改变网络的传输相角(S21的相位)，RF-Lambda移相器能够提供低插入损耗，并且在所有相位状态下振幅(或损耗)保持一致。由于移相器的损耗通常需要通过放大级来克服，因此损耗越小，所需的额外功率就越小，这有助于提高系统的能效和可靠性。
环境规范
操作温度：-40°C 至 +85°C
存储温度：-55°C 至 +125°C
高度：最高可达42000英尺
振动：能够承受10g rms的振动(15度2KHz)
湿度：在35℃时可达100% RH，在40℃时可达95% RH
冲击：能够承受2g的冲击(11msc)
冷却：在高功率长时间运行时，需要风扇进行冷却
型号参数：
| Part Number | Waveguide
Type | LowFreq(GHz) | Insertion Loss
(dB) | Phase Range
(degree) | VSWR(Max:1) | Power (Watts) |
| RWPSHTgoD180 | WR90 | 8.2-12.4 | 0.2 | 180 | 1.2 | 10~300 |
| RWPSHT75D180 | WR75 | 12.0-15.0 | 0.2 | 180 | 1.2 | 10~300 |
| RWPSHT62D180 | WR62 | 12.4-18.0 | 0.2 | 180 | 1.2 | 10-300 |
| RWPSHT42D180 | WR42 | 18.0-26.5 | 0.2 | 180 | 1.2 | 10-200 |
| RWPSHT34D180 | WR34 | 21.7-33.0 | 0.3 | 180 | 1.2 | 10-60 |
| RWPSHT28D180 | WR28 | 26.5-40.0 | 0.3 | 180 | 1.2 | 10~50 |
| RWPSHT22D180 | WR22 | 33-50 | 0.3 | 180 | 1.2 | 10~40 |
| RWPSHT19D180 | WR19 | 40-60 | 0.3 | 180 | 1.2 | 10~20 |
RF-LAMBDA是全球领先的射频微波与毫米波器件制造商，RF-LAMBDA产品线均依据美国军用标准设计与生产，已经广泛应用于航天、航空、军用装备、卫星通信、雷达等高端项目。深圳市立维创展科技有限公司授权销售RF-LAMBDA产品线，以全面的产品线和现货销售的优势，为全球客户提供可靠服务，欢迎咨询。
