IS-1.950 SMA母头1.7-2.2GHz射频隔离器MECA

发布时间：2024-09-03 09:04:50     浏览：608

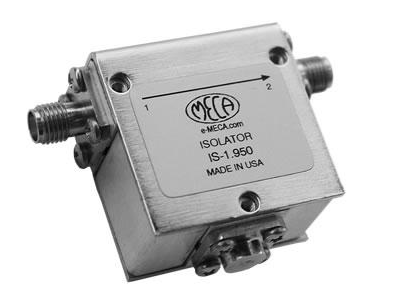

IS-1.950 SMA母头1.7-2.2GHz射频隔离器MECA

　　IS-1.950 SMA母头1.7-2.2GHz射频隔离器MECA是一款专为1.700 GHz到2.200 GHz频率范围设计的射频隔离器。以下是其详细规格介绍：

　　1. 电气规格：

　　频率范围：1.700 GHz 到 2.200 GHz

　　连接器：SMA-Female，采用不锈钢材质，并经过阳极化处理

　　阻抗：50 OHMS

　　接触针：由铍铜制成，并镀有金

　　驻波比(VSWR)：典型值1.20:1，最大值1.27:1

　　插入损耗：典型值0.35 dB，最大值0.50 dB

　　隔离度：典型值22 dB，最小值19 dB

　　2. 物理和操作规格：

　　连接器接口扭矩：8±1 IN-LBS

　　操作温度：-20°C 到 +65°C

　　重量：约3.0 OZ

　　3. 功率规格：

　　前向(FWD)：150 WATTS

　　反向(REV)：10 WATTS

　　峰值(PEAK)：500 WATTS

　　4. 端口配置：

　　IS-1.950隔离器具有3个端口，每个端口配有一个SMA-Female插座，方便连接和配置。

　　这款隔离器适用于需要高隔离度和低插入损耗的射频应用，如通信系统、雷达设备和测试仪器等。其高质量的材料和精良的制造工艺确保了其在各种环境下的稳定性和可靠性。

MECA 在毫米波器件领域已经拥有57年的历史，产品覆盖频率超过50GHz，以多样化的产品系列和快速交付能力，赢得客户信赖。产品满足美军标MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，广泛应用于地面、空中和空间通信项目。

深圳市立维创展科技有限公司代理销售MECA微波产品，并提供技术支持服务，欢迎咨询。
