X4C20K1-03S 3dB混合耦合器Anaren安伦

发布时间：2024-08-26 09:26:29     浏览：5311

　　X4C20K1-03S 是一款由 Anaren安伦 设计和生产的低外形、高性能3dB 混合正交耦合器，专门为 LTE 和 5G 无线通信频率带设计，采用易于使用的表面贴装封装设计。它适用于信号分裂或在需要低插入损耗和严格振幅、相位控制的平衡放大器和 Doherty 功率放大器中进行信号组合。

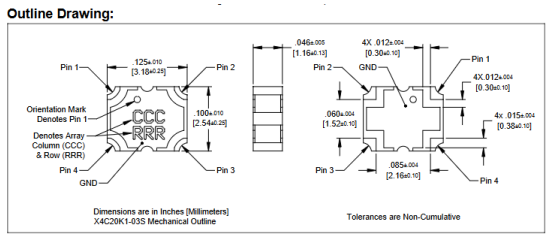

X4C20K1-03S 3dB混合耦合器Anaren安伦

　　电气规格：

　　频率范围：1700-2300 MHz

　　隔离度：最小 23 dB

　　插入损耗：最大 0.30 dB

　　回波损耗：最小 20 dB

　　振幅平衡：± 0.30 dB

　　相位平衡：± 4.0 度

　　功率： CW(额定)：10.0 瓦特 @ 105°C

　　工作温度：-55°C 至 150°C


深圳市立维创展科技是Anaren安伦品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询。

详情了解Anaren请点击：http://www.leadwaytk.com/brand/11.html
