MXO14极低相位噪声MOCXO NEL Frequency Controls

发布时间：2024-08-20 09:03:22     浏览：5353

MXO14极低相位噪声MOCXO NEL Frequency Controls

　　MXO14是一款专为高精度信号源和通信设备设计的小型晶体振荡器(MOCXO)，工作在12.000 GHz频段。以下是该产品的详细介绍：

　　主要规格：

　　1. 电气性能

　　RF输出信号：

　　频率范围：12.000 GHz

　　RF输出功率：最小+10dBm，回波损耗50 ohms

　　相位噪声水平：

　　- 10 Hz偏置：≤ -60dBc/Hz

　　- 100 Hz偏置：≤ -90dBc/Hz

　　- 1 kHz偏置：≤ -115dBc/Hz

　　- 10 kHz偏置：≤ -132dBc/Hz

　　- 100 kHz偏置：≤ -135dBc/Hz

　　- 1 MHz偏置：≤ -135dBc/Hz

　　杂散信号：

　　- 非谐波：≤ -65dBc

　　- 谐波：≤ -35dBc

　　2. 外部参考

　　输入频率：10.000 MHz正弦波

　　输入电平：通常0dBm，输入阻抗50 ohms

　　相位噪声水平：C/N ≤-150dBc/Hz @100Hz

　　锁定范围：≥±1ppm

　　3. 参考输出

　　输出频率：10.000MHz正弦波

　　输出电平：+6dBm ±2dB，回波损耗50 ohms

　　相位噪声水平：C/N ≥-150dBc/Hz @100Hz

　　频率稳定性：与外部参考输入相同

　　4. 直流电源

　　- +12V ±5%, 最大600mA

　　5. 温度范围

　　操作：-20到+70℃

　　储存：-40到+70℃

　　6. 包装

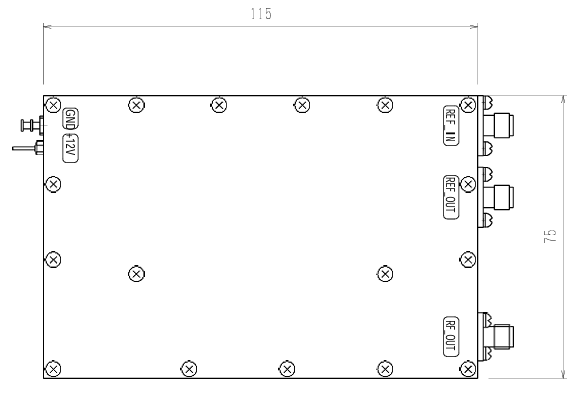

　　尺寸：115(L) x 75(W) x 25(T) 毫米，公差±0.1毫米

　　连接器：RF输出(SMA(F)), 参考输入和输出(SMA(F)), 直流电源(馈通)

　　MXO14以其极低的相位噪声水平著称，这对于确保信号的高精度、低失真处理至关重要。该产品适用于需要高稳定性和低噪声的精密信号源和通信设备，如雷达系统、卫星通信、测试和测量设备等。其紧凑的尺寸和坚固的设计使其易于集成到各种系统中，同时提供卓越的性能。深圳市立维创展科技有限公司授权代理销售NEL Frequency Controls产品，主要提供VCXO、TCXO、OCXO、MOCXO和Synthesizer等元件产品，以其绝佳的精度和相噪特性，倍受全球高端客户认可，目前广泛应用于航天航空、卫星通信、遥感遥测等场合。欢迎咨询。
