M3743QW1A双平衡混频器MITEQ
发布时间：2024-08-16 09:17:35 浏览：546
MITEQ的M3743QW1A双平衡混频器是MITEQ一款专为Q波段下变频SATCOM市场设计的高性能设备。以下是该混频器的主要特点和性能介绍：
应用领域
Q波段下变频SATCOM市场：M3743QW1A混频器特别设计用于卫星通信(SATCOM)领域，尤其是在Q波段(37至43
GHz)进行信号的下变频处理。
功能
上行或下行转换器：该混频器可以作为上行转换器(将较低频率的信号转换到Q波段)或下行转换器(将Q波段的信号转换到较低频率)。
直接向下转换：能够将Q波段的信号直接转换到DC至18 GHz之间的任何频率。
关键特性
RF/LO覆盖范围：37至43 GHz，适用于Q波段的操作。
IF操作范围：直流至18 GHz。
功率范围：+17至+20 dBm。
输入1dB压缩点：+5 dBm典型值。

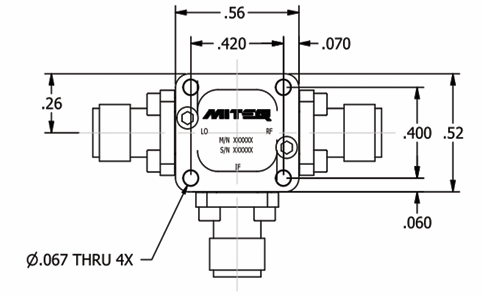

包装：Connecterized。
规格参数：
| ELECTRICAL SPECIFICATIONS |
| INPUT PARAMETERS | CONDITION | UNITS | MIN. | TYP. | MAX. |
| RF frequencyrange |
| GHz | 37 |
| 43 |
| RF VSWR(RF=-10 dBm,LO=+17 dBm) | 37 to 43 GHz | Ratio |
| 2.0:1 | 一 |
| LO frequency range |
| GHz | 24 | 一 | 37 |
| LO power range |
| dBm | +17 | +18.5 | +20 |
| LO VSWR(LO=+17 dBm) | 24 to 37 GHz | Ratio |
| 2.5:1 |
|
| TRANSFER CHARACTERISTICS | CONDITION | UNITS | MIN. | TYP. | MAX. |
Conversion loss(IF=12.5 to 18.5 GHz,LO=+17 dBm)
LO=24.5 GHz | 37 to 43 GHz | dB |
| 10 | 12 |
Conversion loss(IF=DC to 6 GHz,LO=37 GHz)
LO=+17dBm | 37 to 43 GHz | dB |
| 8 |
|
| Single-sideband noise figure | 37 to 43 GHz | dB |
| 11 |
|
| LO-to-RF isolation | 37 to 43 GHz | dB | 25 | 30 |
|
| LO-to-IF isolation | 37 to 43 GHz | dB |
| 35 |
|
| RF-to-IF isolation | 37 to 43 GHz | dB |
| 30 |
|
| Input power at 1dBcompression | LO=+17 dBm | dBm | 一 | +5 |
|
| Input two-tone third-order intercept point | LO=+17 dBm | dBm |
| +13 | 一 |
| OUTPUT PARAMETERS | CONDITION | UNITS | MIN. | TYP | MAX. |
| IF frequency range | 3 dB Bandwidth | GHz | 一 | DC to 18 |
|
| IF VSWR (IF=-10 dBm,LO=+17 dBm) |
| Ratio |
| 2.0:1 |
|
