OXO100-1-402 OCXO晶体振荡器Synergy

发布时间：2024-08-15 09:04:41 浏览：463

　　OXO100-1-402晶体振荡器是由Synergy公司生产的一款表面安装型恒温晶体振荡器(OCXO)，专为需要高精度频率控制的应用而设计。以下是该产品的详细介绍：

　　主要功能特点：

　　超低相位噪声：在10 Hz至100 kHz的偏移频率下，相位噪声性能优异，分别为-100 dBc/Hz至-168 dBc/Hz。

　　快速预热时间：仅需5分钟即可达到频率偏差Δf/f_0 ≤ ± 1 x 10⁻⁷的稳定状态。

　　低功耗：在稳态工作时，供电电流不超过120 mA，预热时不超过300 mA。

　　高频率稳定性：在不同条件下的频率稳定性表现出色，如工作区间稳定性≤ ± 5 x 10⁻⁴。

　　优秀的长期稳定性：老化率低，每年≤ ± 3 x 10⁻⁷，15年≤ ± 3 x 10⁻⁶。

　　电频调谐输入：可通过0到10V的调谐电压进行频率调整。

　　基准电压输出：提供+10V ± 5%的基准电压输出。

　　小尺寸表面贴装：适合紧凑的电路板布局。

　　规格：

　　标称频率：100.000 MHz。

　　初始频率公差：在+25°C条件下，工作30分钟后，公差≤ ± 3 x 10⁻⁷。

　　频率稳定性：在不同条件下的稳定性表现，如相对电压变化和负载变化时的稳定性。

　　老化：连续运行30天后的老化率。

　　频率调谐范围：调谐电压和基准电压输出。

　　电源电压：+12.0V ± 5%。

　　输出信号类型：正弦波，+5 dBm，输出负载阻抗50 Ohm ± 10%。

　　温度范围：工作温度-20°C到+70°C，储存温度-45°C到+90°C。

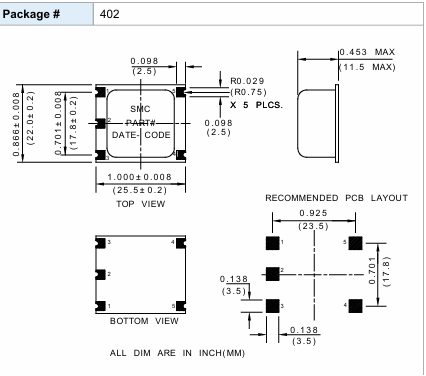

　　封装及端口配置：

　　封装编号：402。

　　端口配置：包括控制电压、基准电压、电源电压、射频输出和接地。

　　OXO100-1-402晶体振荡器因其高稳定性和低噪声特性，非常适合对频率稳定性要求极高的应用环境，如通信系统、精密测量设备和高端计时应用。
