DB10305直插式超小型耦合器North Hills

发布时间：2024-08-12 08:49:35     浏览：5422

　　North Hills公司开发了一系列微型数据总线耦合器，适用于对重量敏感并且安装空间和体积有限的计划。这种超小型数据总线耦合器特别设计用于需要将耦合器牢固附着在飞机表面的应用。耦合器符合所有MIL-STD-1553电气要求，并根据North Hills变压器和MIL-R-39007一瓦最小电阻器制造。零件可以配备内部终端电阻，以进一步减少安装复杂性和零件数量。

　　这些耦合器供应时带有一英尺长的MIL-C-17/176-00002电缆，但没有连接器用于在线拼接。如果需要，可以提供其他长度的电缆，并可加装连接器。这些耦合器也可以作为完全测试过的线束组件准备好进行安装。

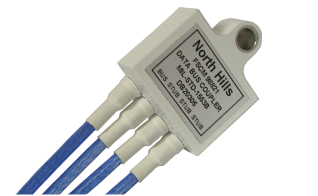

DB10305直插式超小型耦合器North Hills

　　特点：

　　- 内部终端电阻

　　- 通过孔安装和外壳接地装置

　　- 按照MIL-P-23377涂漆，以抵抗流体和溶剂

　　优点：

　　- 易于安装 -- 减少零件数量

　　- 对于对重量敏感并且安装空间有限的程序理想

　　电气规格 (所有参数均符合IAW MIL-STD-1553B, Notice 1)

　　- 变压器输入阻抗: (75 kHz 至 1.0 MHz)最小3000 欧姆

　　- 开路输入: Z_s = 3000/分支数量(电缆长度会影响测量的阻抗值)

　　- 超调和振铃: 最大20% (250 kHz)，正负1.0V (250 kHz 方波输入，最大上升和下降时间100 ns)

　　- 共模抑制比(CMR): 在1.0 MHz下最大-45.0 dB

　　- 终端电阻(DB12305 & DB22305型号): 76.8 Ω ± 1% (每MIL-R-39007中的1W最小)

　　- 隔离电阻 (0.75 Ω): 59 Ω ±1% 每个总线线路连接电阻

　　- 分支电压: 1.0V至14.0V PP线-线，信号电压(变压器耦合)

　　- 工作温度: -55°C 至 +125°C

　　- 存储温度: -55°C 至 +150°C

深圳市立维创展科技是North Hills的经销商，提供North Hills产品领域包含宽带变压器，宽带巴伦变压器，测试级回波损耗桥等，产品原装进口，质量保证，价格优势，欢迎咨询。
