KRYTAR 500508010双向耦合器

发布时间：2024-08-09 08:45:18     浏览：541

　　KRYTAR 500508010 双向耦合器是一款高性能的同轴双向耦合器，专为在0.5至8.0 GHz的宽带频率范围内进行精确的功率监控和测量而设计。这款耦合器采用了两个背靠背的3端口耦合器组合成一个4端口耦合器的结构，这种设计使得用户能够同时监控前向和反射功率，确保了良好的方向性、平坦度和耦合精度。

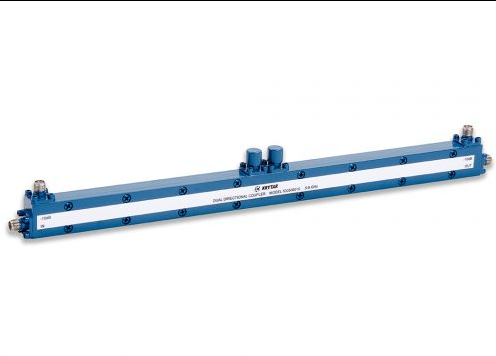

KRYTAR 500508010双向耦合器

　　500508010 型耦合器采用了多用途带状线设计，提供了卓越的性能等级，包括10 dB的标称耦合，其耦合精度为±1.0 dB，频率灵敏度为±0.6 dB。插入损耗(包括耦合功率)小于2.3 dB，方向性大于15 dB，最大VSWR(电压驻波比)为1.35。该耦合器能够承受20 W的平均功率和3 kW的峰值功率。

　　该产品配备了行业标准的SMA母头连接器，尺寸紧凑，仅为10.50英寸(长)x 0.53英寸(宽)x 0.72英寸(高)，重量为7.0盎司。工作温度范围为-54°C至85°C，适用于各种环境条件。

　　KRYTAR 500508010 双向耦合器适用于多种系统应用，包括电子战(EW)、商用无线、卫星通信、雷达、信号监测和测量、天线波束形成和EMC测试环境。其紧凑的尺寸使其成为空间受限应用的理想选择，同时也可以根据需要定制以满足特定的军用规格要求。

深圳市立维创展科技授权代理KRYTAR产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。
