2-18GHz谐波混频器HEROTEK

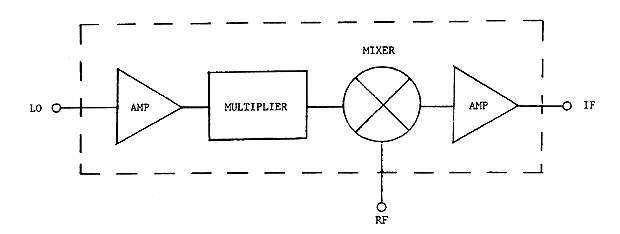

　　HEROTEK 2-18GHz谐波混频器是一款高性能的微波器件，具有以下显著特点：

　　1. 宽带响应：该混频器能够在2至18 GHz的射频频率范围内提供平坦的响应，适用于广泛的频段应用。

　　2. 高频率操作：最高工作频率可达18 GHz，满足高频通信和雷达系统的需求。

　　3. 微型尺寸：采用MIC(微波集成电路)技术，使得混频器体积小巧，便于集成到各种紧凑的系统设计中。

　　4. 符合MIL-STD-883筛查：适用于军事和航空航天领域的严格环境要求。

　　5. 频率范围：

　　- 本振(LO)频率范围为1.2至1.5 GHz。

　　- 射频(RF)频率范围为2至18 GHz。

　　- 中频(IF)频率范围为200至400 MHz。

　　6. 性能参数：

　　- LO输入功率为+10 dBm。

　　- 标称射频至中频转换损耗最大为30 dB，典型损耗变化为6 dB。

　　- 驻波比(VSWR)：LO为1.5:1，RF为1.8:1，IF为2.5:1。

　　- LO至RF隔离为50 dB，RF至IF隔离为30 dB。

　　- 杂散谐波和中频谐波抑制最小为25 dBc。

　　7. 工作温度范围：-55°C至+90°C，适应极端环境条件。

　　这款谐波混频器因其宽带、高频、微型化、高可靠性和适应恶劣环境的能力，非常适合用于军事、航空航天、通信和测试测量等领域的精密电子系统。

深圳市立维创展科技有限公司授权代理销售HEROTEK产品，包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK满足出色的性能，高可靠性和快速交付，欢迎咨询。
