AN44187A低反射4分频功分器Anritsu

　　AN44187A是Anritsu一款高性能的低反射四路功率分配器，也被称为4分频功分器。它具有以下显著特点和规格参数：

　　产品特点：

　　输出端口： 拥有4个输出端口，这些端口通过K型母连接器与外部设备连接，便于集成和使用。

　　宽带性能： 工作频段覆盖直流(DC)至40 GHz，展现出优异的宽带特性。

　　插入损耗： 在DC至40 GHz的整个频段内，插入损耗的典型值为12 dB，最大值不超过15 dB，确保信号传输效率。

　　通道间延迟： 通道间的延迟极小，小于3皮秒(ps)，有助于保持信号的同步性。

　　低反射： 设备具有大于15 dB的回波损耗，表明其具有较低的反射性能，减少了信号的反射损失。

　　小型封装： 尺寸为28.5 mm x 59 mm x 14 mm，适合在空间受限的环境中使用。

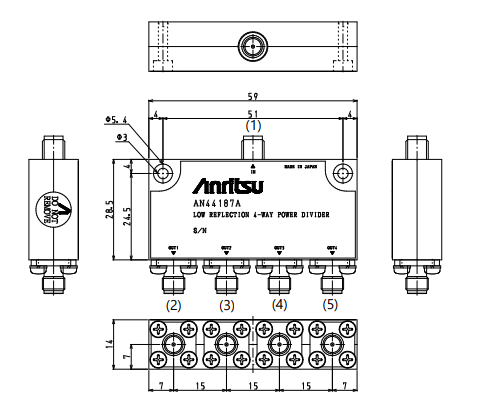

AN44187A低反射4分频功分器Anritsu 尺寸图

　　应用：

　　- AN44187A的低反射和宽带特性使其成为高频通信、雷达系统、测试设备等需要高性能功率分配的理想选择。

　　规格参数：

　　输入功率： 最大输入功率为+30 dBm。

　　工作温度： 能够在-40°C至+85°C的广泛温度范围内稳定工作。

　　插入损耗： 在DC时典型值为12 dB，在40 GHz时典型值为13 dB，最大值为15 dB。

　　回波损耗： 在DC至20 GHz范围内，输入和输出回波损耗至少为15 dB，在20 GHz至40 GHz范围内至少为10 dB。

　　隔离度： 在非指定端口之间，隔离度至少为18 dB，确保各输出端口之间的信号隔离。

　　通道间延迟： 在DC至40 GHz范围内，通道间的延迟在+/-50 ps之间，保持信号的一致性。

深圳市立维创展科技是Anritsu公司的经销商，提供Anritsu公司产品包括毫米波连接器，检波器，限幅器，微波负载和功分器，产品原装进口，质量保证，欢迎咨询。
