1492-04A-6 2.40mm 50GHz 插孔(母头)连接器SOUTHWEST西南微波

发布时间：2024-07-24 08:55:28     浏览：838

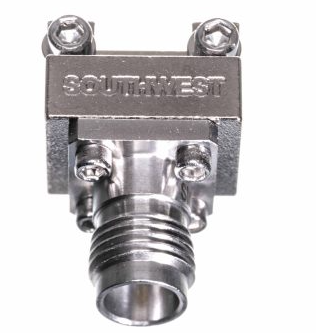

1492-04A-6 2.40mm 50GHz 插孔(母头)连接器SOUTHWEST西南微波

　　型号1492-04A-6是由SOUTHWEST西南微波公司生产的一款高性能射频连接器，属于2.40mm系列，具有母头(Female)设计。这款连接器特别适用于高频应用，其频率范围覆盖了从18GHz到50GHz的广泛频段，包括18GHz、27GHz、36GHz、40GHz和50GHz。

Mode

A

B

CD
1492-02A-6010 020 0635 050
1492-01A-6007 .015 0480 030
1492-03A-6007 .012 0390 030
1492-04A-6.005 .009 .0290 030

　　该连接器的样式为标准块(Standard Block)，尺寸为0.500英寸，这种设计确保了连接器在安装时的稳定性和兼容性。连接器的引脚(Pin)和介质(Dielectric)直径分别为0.005英寸和0.0290英寸，这些精确的尺寸保证了信号传输的准确性和可靠性。

　　1492-04A-6连接器支持的PCB(印刷电路板)厚度可达0.100英寸，这意味着它可以兼容多种不同厚度的电路板，为用户提供了灵活的设计选项。这款连接器适用于需要高频信号传输的场合，如微波通信、雷达系统和测试测量设备等。

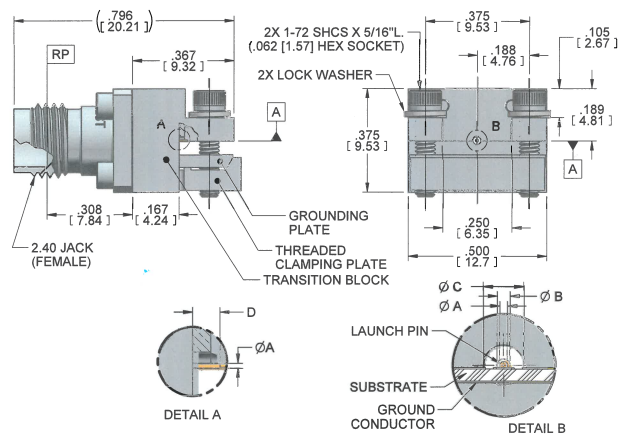

1492-04A-6尺寸图

深圳市立维创展科技拥有SOUTHWEST西南微波大部分型号提供现货产品，并协助提供技术支持与售后服务。
