　　在射频通信系统中，保护关键元件免受信号反射的影响至关重要。MECA电子公司提供的IN-1.500-M03 N-Female连接器隔离器，是一款专为此目的设计的高性能无源器件。本文将详细介绍这款隔离器的电气和机械规格，以及其在射频系统中的应用。

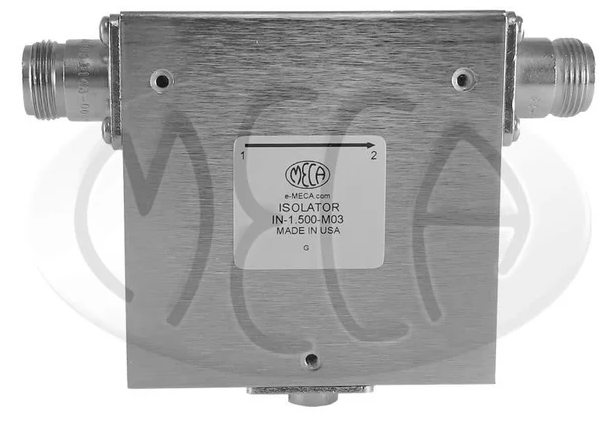

IN-1.500-M03射频隔离器MECA

　　电气性能

　　IN-1.500-M03射频隔离器在1.0至2.0 GHz的频率范围内表现出色。其关键电气规格如下：

　　频率范围: 1.0 - 2.0 GHz

　　VSWR: 典型值为1.20:1，最大值为1.30:1

　　插入损耗: 典型值为0.3 dB，最大值为0.4 dB

　　隔离度: 典型值为18 dB，最小值为20 dB

　　平均功率: 10W

　　这些规格确保了隔离器在保护射频元件免受过度信号反射的同时，保持了低损耗和高隔离度，从而提高了系统的整体性能和可靠性。

　　机械性能

　　除了卓越的电气性能，IN-1.500-M03射频隔离器还具备以下机械特性：

　　连接器样式: N-Female

　　连接器材料: 黄铜，镀镍

　　接触针: 铍铜镀金

　　工作温度: 0°C 至 +55°C

　　重量: 16.0 oz(盎司)

　　这些机械规格确保了隔离器在各种环境条件下的稳定性和耐用性，同时提供了可靠的连接和接触性能。

　　应用与可用性

　　IN-1.500-M03射频隔离器适用于多种射频应用场景，包括但不限于无线通信、雷达系统、卫星通信等。MECA公司提供符合IP 67标准的隔离器，确保了其在恶劣环境中的防护性能。

MECA 在毫米波器件领域已经拥有57年的历史，产品覆盖频率超过50GHz，以多样化的产品系列和快速交付能力，赢得客户信赖。产品满足美军标MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，广泛应用于地面、空中和空间通信项目。

深圳市立维创展科技有限公司代理销售MECA微波产品，并提供技术支持服务，欢迎咨询。
