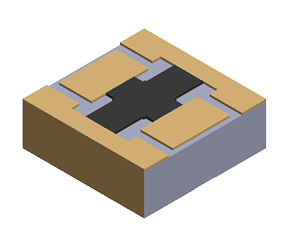

SFAP-13db是SemiGen公司生产的一款固定衰减器，专门设计用于射频微波应用。该产品具有以下主要规格和特点：

　　产品规格

　　衰减(Attenuation)： 13 dB，确保信号在传输过程中的适当减弱。

　　直流容差(DC Tolerance)： ±0.20 dB，保证衰减值的精确性。

　　衰减平坦度(Attenuation Flatness)： 在不同频率范围内保持稳定的衰减值：

　　- DC-20GHz：±0.30 dB

　　- 20-30GHz：±0.40 dB

　　- 30-40GHz：±0.40 dB

　　回波损耗(Return Loss)： 在不同频率范围内提供高回波损耗，确保信号的有效传输：

　　- DC-14GHz Min：>18.0 dB

　　- 14-40GHz Typ：>16.0 dB

　　主要特点

　　适用于环氧树脂焊接(Suitable for epoxy die attach)： 便于在不同电路中进行固定和连接。

　　氮化氧钝化(Oxide-nitride passivated)： 提高产品的稳定性和耐用性。

　　功率处理能力(Power Handling)： 2W CW，适用于中等功率应用。

　　平坦响应(Flat Response)： 从DC到40 GHz，确保在整个频率范围内的一致性能。

　　回波损耗(Return Loss)： >18dB，减少信号反射，提高传输效率。

　　温度稳定性(Temp Stable TCR)： <100 PPM，确保在不同温度下的稳定性能。

　　可根据需求筛选通过MIL-PRF-38534 Class H&K： 满足军事和高端应用的标准。

　　应用场景

　　SFAP-13db衰减器焊盘适用于多种高要求的应用场景，包括：

　　微波无线电： 用于无线通信系统中的信号调节。

　　军事子系统： 满足军事应用中对信号稳定性和可靠性的高要求。

　　光纤子系统： 在光纤通信系统中用于信号的精确控制。

　　科学仪器： 在科研设备中用于精确测量和控制信号。

　　传感器在40GHz以内的应用： 在传感器系统中用于信号的稳定传输和处理。

SemiGen是美国一家晶圆级射频器件实力派制造商，从晶圆到封装器件, 品类丰富，从航天级MIL-PRF 38534到军用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的质量和可靠性。

深圳市立维创展科技有限公司，授权代理于中国区域销售SemiGen产品，并提供售前和售后技术支持服务。
