IS-1.500-M01射频隔离器MECA

发布时间：2024-07-05 08:52:22     浏览：5429

　　IS-1.500-M01是MECA公司生产的一款高性能射频隔离器。它采用磁铁和铁氧体材料制成，是一种双端口无源器件，主要用于保护其他射频元件免受过度信号反射的影响。这款隔离器具有一系列出色的特性和规格，以满足不同应用需求。

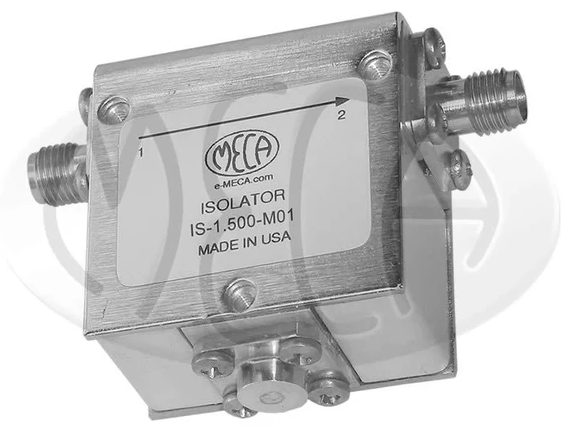

IS-1.500-M01射频隔离器MECA

　　产品特点：

　　功率和频率范围：IS-1.500-M01的平均额定功率为10W，频率范围为1.000-2.000GHz，适合多种通信、雷达和遥感等应用。

　　高性能指标：该隔离器在1.0 - 2.0GHz的频率范围内，具有优异的电压驻波比(VSWR)为1.20:1(典型值)，最大值为1.30:1;插入损耗为0.4dB(典型值)，最大为0.5dB;隔离度高达18dB(典型值)，最大为20dB。

　　机械规格：连接器类型为SMA母头，材质为黄铜镍镀层，接触引脚为铍铜金镀层。温度范围为0°C至+55°C，重量为16.0盎司(约454克)。

　　IP67标准：MECA提供的IS-1.500-M01隔离器符合IP67标准，具有良好的防尘和防水性能。

　　注意事项：

　　隔离器设计为内部2W负载能力，高功率IP67系列为50W。对于特定应用需求，建议咨询MECA工厂。

　　通过使用具有外部负载的环行器，可以实现更高的隔离器功率水平。MECA提供多种高功率负载选项，请咨询MECA应用工程师以讨论您的要求。

　　隔离性能取决于端接端口上最大1.05：1的VSWR。

　　标称阻抗为50欧姆。

　　MECA还提供其他频率范围的隔离器，具体范围请咨询工厂。

　　IS-1.500-M01射频隔离器MECA是一款功能强大、性能稳定的产品，适用于各种需要高隔离度和低插入损耗的射频应用。如需了解更多信息或定制产品，请直接联系MECA公司。

MECA 在毫米波器件领域已经拥有57年的历史，产品覆盖频率超过50GHz，以多样化的产品系列和快速交付能力，赢得客户信赖。产品满足美军标MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，广泛应用于地面、空中和空间通信项目。

深圳市立维创展科技有限公司代理销售MECA微波产品，并提供技术支持服务，欢迎咨询。
