FCTS1000-100-5低噪声锁相振荡器Synergy

发布时间：2024-06-28 08:56:30     浏览：5424

　　FCTS1000-100-5是Synergy出品的一款低噪声锁相振荡器(PLL Oscillator)，专为需要高稳定性和低相位噪声的无线通信、雷达系统以及各类测试设备设计。该型号采用了先进的PLL(相位锁定环)技术，能够提供固定频率1000 MHz的稳定输出，同时具备优良的相位噪声性能。

FCTS1000-100-5低噪声锁相振荡器Synergy

　　主要规格参数

　　频率：固定频率1000 MHz。

　　参考输入频率：100 MHz。

　　参考输入电压：支持1.0至3.3 Vp-p的电压范围。

　　电源电压：

　　数字电路(+5V)：为CMOS锁相环和数字逻辑电路提供稳定的电源。

　　调谐电路(+12V)：用于控制振荡器的输出频率。

　　VCO电路(+5.5V)：提供给压控振荡器(VCO)的电源电压。

　　输出功率：最小值为-3 dBm，保证了足够的信号强度。

　　杂散抑制：典型值为80 dB，有效降低了不需要的频率成分。

　　谐波抑制：典型值为25 dB，减少了谐波分量对系统的干扰。

　　相位噪声：

　　@ 100 Hz：典型值为-80 dBc/Hz。

　　@ 1 kHz：典型值为-115 dBc/Hz。

　　@ 10 kHz：典型值为-141 dBc/Hz。

　　@ 100 kHz：典型值为-158 dBc/Hz。

　　工作温度范围：-20°C至+70°C，保证了较宽的温度适应性。

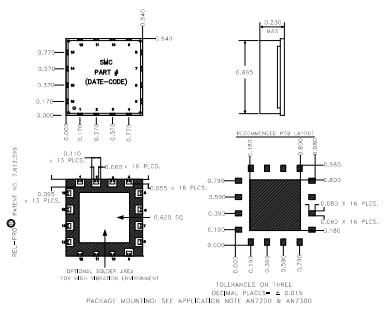

　　端口配置：提供了详细的引脚配置信息，包括数字电源、参考输入、射频输出、锁定检测等。

深圳市立维创展科技是Synergy的经销商，主要提供Synergy微波压控振荡器、晶体振荡器、锁相振荡器、锁相环频率合成器、混频器等产品，产品位于美国北部的直接通道，快速响应中国客户的需求。欢迎咨询。
