AM02018038MD-3H宽带功率放大器模块AMCOM

发布时间：2024-06-21 08:43:53 浏览：576

　　AMCOM的AM02018038MD-3H是一款高性能的宽带功率放大器模块，专为广泛的应用场景设计。该模块在2至18 GHz的宽频带范围内提供卓越的性能，适用于多种通信和测量设备。

　　主要特性：

　　1. 宽工作频带：覆盖2至18 GHz，适合多种宽带应用。

　　2. 高输出功率：通常能提供38.5 dBm的连续输出功率，确保信号的远距离传输和强穿透力。

　　3. 高增益：30 dB的小信号增益，有效放大输入信号。

　　4. 阻抗匹配：输入/输出阻抗匹配到50欧姆，确保最佳信号传输。

　　5. TTL控制：提供数字控制接口，便于集成到自动化系统中。

　　6. 温度监控：内置温度传感器，实时监控模块温度。

　　7. 过热保护：当温度超过95°C时，模块会自动关闭以保护设备。

　　主要应用：

　　1. 软件无线电：支持软件定义的无线通信系统。

　　2. 宽带通信：适用于需要宽频带和高功率输出的通信系统。

　　3. 仪器仪表及测量设备：为高精度的测量设备提供稳定的信号放大。

　　4. 军事和航空航天：在极端环境下仍能保持高性能，适合军事通信和航空设备。

　　规格参数：

Parameters	Minimum	Typical **	Maximum
Frequency	3-15 GHz	2-18 GHz
Small Signal Gain	25 dB	30 dB
Gain Ripple		±3 dB	±5 dB
Psat @Pin =10 dBm	34 dBm	365 dBm
Psat @Pin =15 dBm	36 dBm	38.5 dBm
lds Max		1.9 A
Noise Figure		4.5dB	8dB
Input Return Loss		10 dB
Dutput Retum Loss		7 dB
Temperature Sensor Output (V)	Vout=0.45V+(10mn x Temp in Celsius) e.g for (50°℃):Vou=0.45+.01x50=0.95V
TTL RF ON/OFF	<1V for OFF , >2.5 Vfor ON

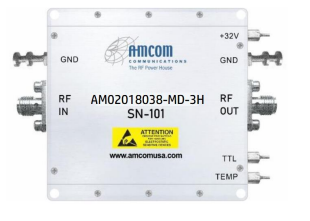

　　该模块的设计紧凑，尺寸为2.2英寸(长)x 2.2英寸(宽)x 0.65英寸(高)，重量轻，便于集成到各种设备中。同时，模块配备有四个螺丝孔，方便安装散热片，确保在长时间工作下仍能保持稳定的性能。

深圳立维创展是AMCOM功率放大器的代理销售，主营AMCOM的功率放大器，如：射频晶体管、MMIC功率放大器、混合放大器模块、宽带放大器、高功率放大器模块、带RF和DC连接器的高功率放大器模块和低噪声放大器，功率放大器，开关，衰减器，移相器以及上/下边变频器的定制，欢迎咨询。
