3354-F双工滤波器KR Electronics
发布时间：2024-06-19 08:43:27 浏览：528
KR Electronics 3354-F双工器是一款高性能的带通/带阻双工滤波器，专为需要精确频率选择性的通信系统设计。该设备具有以下主要特点和规格：
| Parameter | Bandpass |
| Band Reject |
| Passband 950-2200 MHz | DC-250 MHz&2600-2800 MHz |
| Passband Rejection 3 dB max | DC-250 MHz: 1 dB max
2600-2800 MHz:3 dB max |
| Stopband Rejection | DC-250 MHz 40
2600-2800 MHz:40 | dB min
dB min | 800-2200 MHz:40 dB min |
Input Return Loss 100-240 MHz: 14 dB min
950-2200 MHz: 14 dB min
2600-2800 MHz:12 dB min |
| Source &Load all 3 Ports 75Ω |
| Operating Temperature 0°℃ to+65℃ |
1. 带通和带阻特性：
带通滤波器：其通频带范围为950 MHz至2200 MHz，允许这一频段内的信号通过。
带阻滤波器：其通带范围分为两部分，即直流至250 MHz(DC-250 MHz)和2600 MHz至2800
MHz，这两个频段内的信号将被抑制。
2. 阻带抑制：
在DC-250 MHz和2600-2800 MHz频段，阻带抑制至少为40 dB，确保这些频段的信号被有效衰减。
- 在800-2200 MHz频段，同样提供至少40 dB的阻带抑制，以保护带通频段不受干扰。
3. 输入回波损耗：
在100-240 MHz频段，输入回波损耗最小为14 dB。
在950-2200 MHz频段，输入回波损耗最小为14 dB。
在2600-2800 MHz频段，输入回波损耗最小为12 dB。
4. 阻抗匹配：
所有三个端口的源和负载阻抗均为75 Ω，确保良好的阻抗匹配和信号传输效率。
5. 工作温度范围：
该双工器设计用于在0℃至+65℃的环境温度范围内稳定工作，适合多种应用环境。

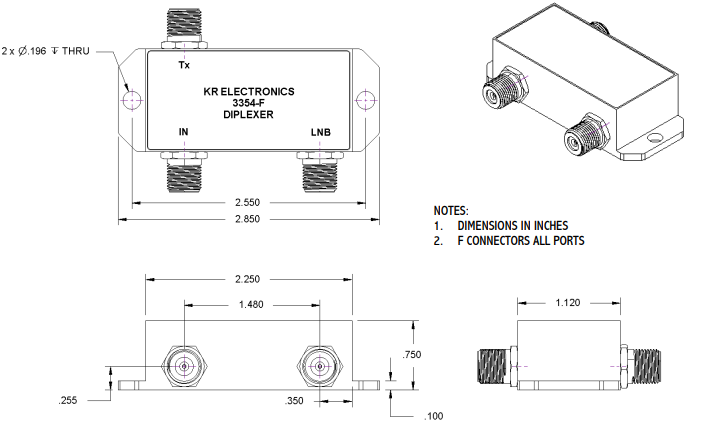

6. 连接器：
所有端口均配备标准连接器，便于集成到现有的通信系统中。
KR Electronics
3354-F双工器适用于需要对特定频段进行精确过滤的无线通信系统，如移动通信、卫星通信和广播系统等。其优异的频率选择性和阻抗匹配特性，确保了信号的高效传输和系统的稳定运行。
KR Electronics是美国一家资深射频滤波器设计公司，服务于军工与商业市场。其滤波器产品Bandpass Filter(带通滤波器）、Highpass Filters(高通滤波器）、Lowpass Filters（低通滤波器）、Root Cosine Filters(根余弦滤波器)、Notch Filters(陷波滤波器)、Diplexer Filters（双工滤波器）、Equalizers(平衡滤波器）等，产品特色以极低频率和优秀参数著称。
深圳市立维创展科技有限公司授权代理销售KR Electronics滤波器产品。并提供售前和售后技术支持服务，欢迎咨询。
