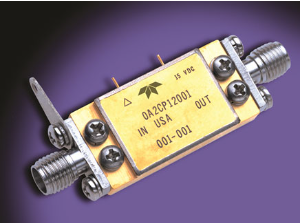

Teledyne OA2CP12001电压控制振荡器VCO
发布时间：2024-06-17 08:41:12 浏览：524
Teledyne OA2CP12001电压控制振荡器(VCO)是一款高性能的电子元件，专为满足苛刻的军事、航空航天和工业应用而设计。该VCO的工作频率范围为8000至12000
MHz，采用了先进的集成技术，将振荡器电路、稳压器、MMIC(单片微波集成电路)放大器和带通滤波器集成在紧凑的两级CougarPak™外壳中。
这款VCO的典型性能参数包括：在1毫秒内相对于频率的后调谐漂移为±3.0 MHz，频率范围内的调谐线性度为2：1，以及将谐波抑制到优于-20
dBc的水平。它能够在-54°C至85°C的广泛温度范围内工作，输出功率最小为10 dBm，覆盖0至-12 V的频率范围，并且从15 VDC电源吸收250
mA电流。
Teledyne OA2CP12001 VCO的主要特点包括：
1. 可集成到具有锁相环(PLL)或频率合成器的大型系统中，为复杂的信号处理应用提供支持。
2. 低相位噪声特性，确保信号的清晰度和准确性。
3. 调谐范围广，能够满足不同应用场景的需求。
该VCO已成功应用于多种平台，包括地面、机载、海洋和太空平台，适用于军事通信、电子战(EW)、导弹系统、商业应用、测试与测量以及空间有效载荷等最终用途。Teledyne
RF & Microwave通过其密封混合设计，确保了VCO在极端环境下的可靠性和性能，满足最苛刻的军事和太空应用要求。
型号参数：
Part
Number | Frequency
Low(GHz) | Frequency
Hig
(GHz) | Tuning
Voltage
Range
(V) | Power
Output
(dBm) | Phase Noise
Offset at 10kHz/
100kHz(dBc/Hz) | Harmonic
Suppression
(dBc) | Package
Type |
| OC150 | 0.085 | 0.15 | 0-20 | 10.0 | -100/-120 | -8 | TO-8 |
| OC200 | 0.1 | 0.2 | 0-20 | 10.0 | -103/-117 | -10 | TO-8 |
| OC300 | 0.15 | 0.3 | 0-20 | 10.0 | -95/-115 | -8 | TO-8 |
| OC400 | 0.2 | 0.4 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC600 | 0.3 | 0.6 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC700 | 0.5 | 0.7 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC800 | 0.4 | 0.8 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC910 | 0.7 | 0.9 | 0-5 | 0.0 | -85/-108 | -12 | TO-8 |
| OC1000 | 0.5 | 1 | 0-20 | 10 | -90/-105 | -10 | TO-8 |
| OC1500 | 0.5 | 1.5 | 0-(-20) | 5.0 | -85/-107 | -12 | TO-8 |
| OC1510 | 1.2 | 1.5 | 0-5 | 0.0 | -82/-112 | -12 | TO-8 |
| OC1600 | 0.8 | 1.6 | 0-20 | 13.0 | -90/-110 | -12 | TO-8 |
| OC1610 | 1.4 | 1.6 | 0-5 | 0.0 | -80/-110 | -12 | TO-8 |
| OC1810 | 1.6 | 1.8 | 0-5 | 0.0 | -85/-108 | -12 | TO-8 |
| OC2000 | 1.35 | 2 | 0-15 | 10.0 | -78/-107 | -12 | TO-8 |
| OC2001 | 1 | 2 | 0-18 | 10.0 | -82/-112 | -10 | TO-8 |
| OR2001 | 1.4 | 2.1 | 0-15 | 10.0 | -92/-118 | -10 | TO-8B |
| OC2800 | 1.9 | 2.8 | 0-13.5 | 10.0 | -73/-101 | -12 | TO-8 |
| OC3400 | 2.7 | 3.4 | 0-15 | 10.0 | -80/-105 | -12 | TO-8 |
| OR3700 | 3.1 | 3.8 | 0-15 | 5.0 | -89/-110 | -10 | TO-8B |
| OC4002 | 2 | 4 | 0-20 | 11.0 | -85/-106 | -15 | TO-8 |
| OC4500 | 3.2 | 4.5 | 0-15 | 12.0 | -80/-102 | -19 | TO-8 |
| OAS5100 | 4.3 | 5.1 | 0-15 | 13 | -84/-108 | -22 | SMTO-8 |
| OS5100 | 4.3 | 5.1 | 0-15 | 1 | -85/-108 | -12 | TO-8B |
| OAS6100 | 4.7 | 6.1 | 0-15 | 10 | -80/-102 | -25 | SMTO-8 |
| OS6100 | 4.7 | 6.1 | 0-15 | 0 | -80/-102 | -12 | TO-8B |
| OAS6500 | 5 | 6.5 | 0.7-12 | 13 | -80/-102 | -19 | SMTO-8 |
| OAS6700 | 5.3 | 6.7 | 0-15 | 10 | -75/-100 | -30 | SMTO-8 |
| OS6700 | 5.4 | 6.7 | 0-15 | 0 | -75/-100 | -17 | TO-8B |
| OAS7700 | 5.7 | 7.7 | 0-15 | 13 | -75/-100 | -28 | SMTO-8 |
| OS7700 | 5.7 | 7.7 | 0-15 | 2 | -75/-100 | -17 | TO-8B |
| OAS8600 | 6.5 | 8.6 | 0-15 | 10 | -70/-95 | -30 | SMTO-8 |
| OS8600 | 6.5 | 8.6 | 0-15 | 1 | -70/-95 | -20 | TO-8B |
| OS8900 | 6.9 | 8.9 | 0-15 | 1 | -70/-95 | -25 | TO-8B |
深圳市立维创展科技是Teledyne防务电子的经销商，提供Teledyne防务电子产品涵盖LDMOS、GaN、GaAs和InP。Teledyne防务电子产品线支持宽频带、窄带、脉冲放大器，频率1MHz~220GHz，功率mW~10kW，优势渠道提供Teledyne防务电子订货，欢迎咨询。
