CHP4010-99F X波段数字移相器UMS微波

发布时间：2024-06-07 08:44:28     浏览：571

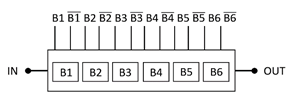

　　CHP4010-99F是一款高性能的X波段(7-9GHz)单片6位数字移相器，由UMS微波公司生产。这款移相器以其高相位精度和宽广的相移范围(0-360°)而著称，其平均RMS相位误差仅为1.5°，确保了精确的相位控制。移相器的步长为5.625°，提供了精细的相位调节能力。

CHP4010-99F X波段数字移相器UMS微波

CHP4010-99F X波段数字移相器UMS微波

　　该电路的插入损耗为9dB，而输入和输出回波损耗在所有状态下均优于10dB，这表明了其良好的信号传输性能和低反射特性。CHP4010-99F的P1dB(1分贝压缩点)为26dBm，这表明了其在高功率应用中的稳健性。

　　CHP4010-99F采用先进的pHEMT(伪高电子迁移率晶体管)工艺制造，栅极长度为0.25μm，这种工艺通过基板的孔、气桥和电子束栅极光刻技术，确保了电路的高性能和可靠性。该移相器以芯片形式提供，便于集成到各种微波系统中。

　　主要应用于国防和空间系统，CHP4010-99F也非常适合其他广泛的微波应用，如雷达、通信和电子战系统。其采用的UMS专有空间评估的GaAs pHEMT工艺，使得该移相器特别适用于空间通信系统，能够在极端环境下保持稳定的性能。

　　主要特点总结如下：

　　- 频率范围：7-9GHz

　　- 移相器类型：6位数字移相器

　　- RMS相位误差：1.5°

　　- 相移范围：0-360°

　　- 相移步长：5.625°

　　- 回波损耗：优于10dB(所有状态)

　　- I/O可逆性

　　- P1dB：26dBm

深圳市立维创展科技有限公司授权经销UMS微波，针对部分型号的UMS产品提供优质的现货产品库存，欢迎咨询。
