G912/G916/G919/G930低损耗电缆MegaPhase

发布时间：2024-05-24 08:46:42 浏览：607

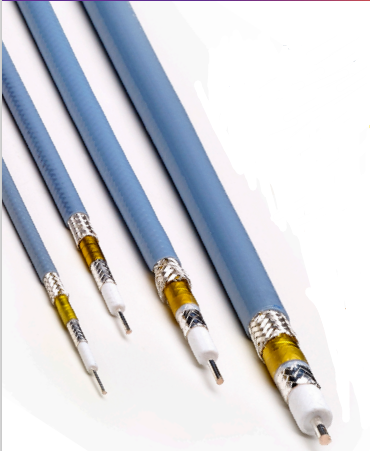

　MegaPhase的G912/G916/G919/G930低损耗电缆属于NextPhase系列，专为应用于大众和实验室测量系统而设计。这些电缆具有以下特点：

　　概述

　　- 低损耗

　　- 低VSWR(电压驻波比)

　　- 优良的屏蔽效能

　　- 三重屏蔽

　　- 柔性适用(FEP护套)

　　- 多种连接器可选

　　电气数据

　　- 最高频率: 40 GHz

　　- 规范阻抗: 50 Ω (nominal)

　　- 传输速度:

　　- G912: 80%

　　- G916: 80%

　　- G919: 81%

　　- G930: 81%

　　- 峰值功率: 5 kW (G912和G916)，10 kW (G919和G930)

　　- 屏蔽效能: 最少90 dB (仅电缆)

　　- 介电耐压:

　　- 1.2 kV dc 或 840 V rms (初始)

　　- 0.5 kV dc 或 350 V rms (最终)

　　机械数据

　　- 外导体直径:

　　- G912: 0.282英寸

　　- G916: 0.240英寸

　　- G919: 0.355英寸

　　- G930: 0.392英寸

　　- 最小弯曲半径:

　　- G912: 1.406英寸

　　- G916: 1.200英寸

　　- G919: 2.125英寸

　　- G930: 2.352英寸

　　- 额定温度:

　　- G912/G916: -65 至 125°C

　　- G919/G930: -65 至 85°C

　　可用连接器

　　- G912, G916, G930: 采用2.4mm, 2.92mm, 3.5mm, SMA, TNC, 类型N

　　- G919: 采用1.85mm, 2.4mm, SMA, 类型N

　　规格

Frequency		912 Series			916 Serles			919 Series			930 Serles			945 Serles			Conn. Loss dB
GHz	Band	Attenuation		VSWR	Attenuation		VSWR	Attenuation		VSWR	Attenuatlon		VSWR	Attenuation		VSWR
GHz	Band	dB/m	dB/m	VSWR	dB/ft	dB/m	VSWR	dB/ft	dB/m	VSWR	dB/ft	dB/m	VSWR	dB/ft	dB/m	VSWR
0.3	UHF	0.092	0.302	1.10	0.065	0.212	1.10	0.044	0.145	1.10	0.031	0.103	1.10	0.020	0.066	1.10	0.006
0.5		0.119	0.391		0.084	0.275		0.057	0.188		0.041	0.133		0.026	0.085		0.009
0.8		0.152	0.497		0.107	0.351		0.073	0.240		0.052	0.170		0.034	0.122		0.012
1.0	L	0.170	0.558		0.120	0.394		0.082	0.269		0.058	0.190		0.038	0.125		0.014
2.0	5	0.243	0.798	1.15	0.173	0.566	1.15	0.118	0.387	1.20	0.083	0.272	1.15	0.056	0.184	1.15	0.024
2.4		0.267	0.877		0.190	0.623		0.130	0.426		0.091	0.299		0.062	0.203		0.027
3.0		0.300	0.985		0.214	0.702		0.146	0.479		0.103	0.337		0.070	0.230		0.032
4.0	C	0.349	1.146	1.20	0.250	0.819		0.170	0.559	1.25	0.119	0.391	1.20	0.083	0.272	1.20	0.040
6.0	C	0.433	1.420	1.20	0.311	1.020		0.212	0.696		0.148	0.486		0.106	0.348		0.055
8.0	X	0.505	1.656	1.25	0.364	1.195	1.20	0.281	0.815		0.173	0.568		0.126	0.413		0.070
10.0		0.569	1.867	1.30	0.412	1.352	1.25	0.248	0.922	1.30	0.195	0.641	1.25	0.147	0.482	1.25	0.084
12.4		0.639	2.098	1.35	0.465	1.526		0.317	1.040		0.220	0.721	1.30	0.166	0.545	1.30	0.101
15.0	Ku	0.710	2.328		0.518	1.699		0.353	1.158		0.244	0.800	1.30				0.118
18.0	Ku	0.785	2.574		0.575	1.886	1.35	0.392	1.285	1.35	0.270	0.886	1.35				0.139
20.0	K	0.832	2.729		0.611	2.004		0.416	1.365								0.152
22.0		0.877	2.877		0.646	2.118		0.440	1.442								0.165
24.0		0.921	3.021		0.679	2.228		0.462	1.517	1.45							0.178
26.5		0.973	3.193	1.40	0.720	2.362											0.194
28.0	Ka	1.004	3.294		0.744	2.439											0.204
30.0		1.044	3.425		0.774	2.541											0.217
32.0		1.083	3.553		0.805	2.640											0.230
34.0		1.121	3.677	1.45	0.834	2.737	1.40										0.243
36.0		1.158	3.799		0.863	2.833	1.40										0.256
40.0		1.230	4.036		0.920	3.018	1.45										0.281

深圳市立维创展科技授权代理销售MegaPhase产品，主要提供MegaPhase产品的稳相电缆和电缆组件，并提供售后支持服务，欢迎咨询。
