CN-6.000 N-母头4-8GHz射频环行器MECA

发布时间：2024-05-14 08:45:29     浏览：616

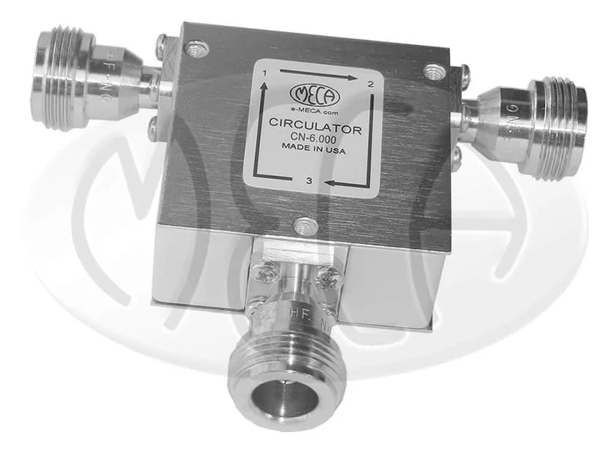

　　CN-6.000 N-母头4-8GHz射频环行器是一款由MECA提供的射频环行器，具有一系列的特性和规格。其接口类型为N-母头，频率范围为4.0-8.0GHz，平均功率为20瓦，峰值功率为30瓦。VSWR(电压驻波比)Typ为1.25:1，Max为1.30:1，插入损耗Typ为0.40dB，Max为0.50dB。


　　此外，该射频环行器具有特定的机械规格，包括使用N型母头连接器，连接器材质为黄铜镍镀层，接触针为铍铜镀金层，耦合扭矩为12 ± 1 in.lbs。工作温度范围为-10°C至+60°C，重量约为2.8盎司。

　　需要注意的是，环行器功率额定值为1.05:1的负载不匹配，所有相角。如果需要其他频率范围，则需要咨询工厂。此外，散热器温度不得超过规定的最高工作温度，标称阻抗为50欧姆。

ELECTRICAL       SPECIFICATIONS
Frequengy
(GHz)		 VSWRInsertion Losssolation  (dB)Average Power
(W)		Peak Power
(W)
TypMaxTypMaxTypMin
4.0-8.01.25:11.30:10.400.502018.52030

MECHANICAL       SPECIFICATIONS
CONNECTOR    STYLEN.Female
CONNECTORSBrass,Nickel Plate
CONTACT PINSBeryllium Copper Gold Plate
COUPLING I.TORQUE12=1 in.lbs-
TEMPERATURE-10*℃ to +60℃
WEIGHT (NOMINAL)2.8 oz
