P1407-SM24步进电机驱动移相器ATM Microwave

发布时间：2024-05-13 08:42:15     浏览：724

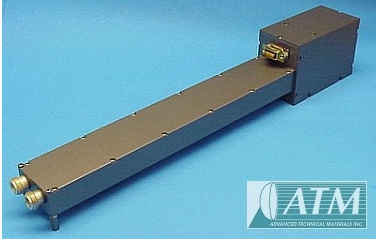

　　P1407-SM24步进电机驱动移相器ATM Microwave提供了精细的相位调整功能，比其他自动轴控制方式更为精确。其步进器选项的分辨率小于每步相移0.02° @ 1 GHz(或每步相移小于0.35° @ 18GHz)，为控制ATM移相器提供了高度准确的精度。



　　这款步进电机驱动产品需要使用PC，以及ATM的步进电机控制器型号MCMS-003等控制器。该步进电机驱动器可编程为增相或减相，建议直接连接到任何ATM设备以防止损坏。其最大转速为180 RPM，建议的输入功率为24至48 VDC，当使用MCSM-003时，ATM提供24 VDC电源。所有型号均配备了内部编码器，以实现更精细的可追溯性。

　　在设备安装方面，它装有9针D型超小型(DE-9M)公头连接器，用于步进电机的电源和控制。此外，每个选定的移相器型号都配备了相应的射频连接器，如SMA、N型或K型(2.92mm)。其建筑采用铣削铝，并进行了化学薄膜饰面处理。

产品型号：

典型频率范围基本移相器类型典型型号从端点到端点的推荐速度（秒）
DC-18.630°/GHzP1407-SM243 seconds
DC-18.660°/GHzP1507-SM246 seconds
DC-18.690°/GHzP1607-SM249 seconds
DC-4.3180°/GHzP1214-SM2418 seconds
DC-2.5360°/GHzP1103-SM2436 seconds


ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.

深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
