PCI Express5.0的Xgig Exerciser主机测试台转接板模块JDSU

发布时间：2024-05-11 08:57:14     浏览：564

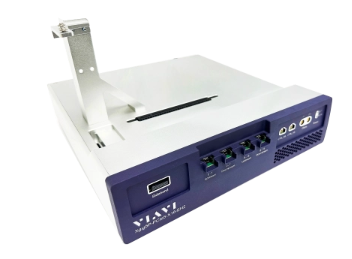

　　PCI Express 5.0的Xgig Exerciser主机测试台转接板模块是针对PCI Express 5.0平台的，用于开发、调试和调整PCIe适配卡及其控制器和固件性能的工具。该测试台提供一个PCIe CEM插槽，用于连接适配器卡端点设备并为其供电。

　　它与适用于PCI Express 5.0机箱的Xgig 5P16分析仪/练习器/干扰器平台配合使用;可以调试和验证新的控制器IC、固件调整和应用软件验证。同时，它支持以太网、RAID控制器、显卡等设备功能的测试。该测试台利用高速布线连接到运行Exerciser功能的分析平台。


　　该模块的特点包括：

　　1. 支持PCIe 5.0数据速率下高达32GTps的运行

　　2. 向下兼容2.5、5.0、8.0和16.0GTps的PCIe数据速率

　　3. 支持高达16通道的链路宽度

　　4. CEM适配卡端点DUT设备直接插入测试台

　　5. 包括用于连接分析仪的电缆

　　6. 支持分析仪边带信号捕获和触发，并以多种格式显示

　　7. 数据路径使用高速转接驱动器来确保良好的信令

　　8. 支持自动链路调谐，以实现最佳通信和最低误码率

　　9. 模块化、可更换的600W电源为测试台和DUT供电

　　10. 支持高功率显卡测试

　　11. LED可快速指示电源和状态

　　12. 尺寸：底舱：120 x 162 x 30毫米(深x宽x高)

　　13. 与VIAVI Xgig5P-PCIe5-X16-PF分析仪/训练器机箱平台配合使用

　　14. 由VIAVI Xgig™分析工具提供支持，用于测试设置、跟踪捕获、协议评估等

　　15. 提供一致、可重复的链路训练、均衡协商和其他信息捕获。

深圳市立维创展科技凭借加拿大总公司地理优势，与JDSU原厂实现直接的合作。期待与国内广大渠道商、终端客户更多交流合作。如若需要JDSU光纤微波，欢迎点击右侧客服咨询！！
