ADA4945-1高速全差分ADC驱动器ADI

发布时间：2024-04-12 08:38:11 浏览：617

　　ADA4945-1是一款功能强大的全差分放大器，适用于各种数据采集与信号处理应用。它具有低噪声、低失真的特点，能在3 V至10 V的宽电源电压范围内工作。该器件提供两种可选功率模式，适用于驱动高分辨率、高性能ADC，比如Σ-Δ型和SAR型ADC。


　　ADA4945-1采用专有硅锗(SiGe)互补双极性工艺制造，保证了极低的失真水平和仅为1.8 nV/√Hz的输入电压噪声。它还提供了可调共模电压，能与多个ADC的输入共模电压相匹配。内部共模反馈环路可提供出色的输出平衡，并抑制偶数阶谐波失真产物。

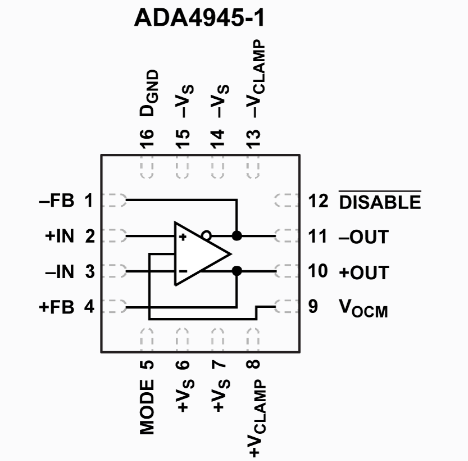

　　此外，ADA4945-1采用符合RoHS标准的3 mm × 3 mm、16引脚LFCSP封装，工作温度范围为−40°C至+125°C。

　　该产品适用于以下领域：

　　- 低功耗Σ-Δ型、PulSAR®和SAR ADC驱动器

　　- 单端转差分转换器

　　- 差分缓冲器

　　- 医疗成像

　　- 过程控制

　　- 便携式电子设备

　　主要特性包括：

　　- 宽电源电压范围：3 V至10 V

　　- 宽输入共模电压范围： −VS至 +VS − 1.3 V

　　- 轨到轨输出

　　- 采用额定双电源工作模式

　　- 全功率模式：4 mA (145 MHz)，低功率模式：1.4 mA (80 MHz)

　　- 低谐波失真：−133 dBc HD2和−140 dBc HD3 (1 kHz)，−133 dBc HD2和-116 dBc HD3 (100 kHz)

　　- 快速建立时间：18位：100 ns，16位：50 ns

　　- 输入电压噪声：1.8 nV/√Hz，f = 100 kHz

　　- 最大失调电压：±115 μV(−40°C至+125°C)

　　- 用于ADC输入保护的可调输出箝位

深圳市立维创展科技是ADI的经销商。ADI芯片产品供应：放大器、线性产品、数据转换器、音视频产品、宽带产品、时钟和定时IC、光纤和光纤通信产品、接口和间隔、MEMS和传感器、电源和热经管、处置器和DSP、射频和图形处置器、开关和分路器等。

大部分产品，均提供现货库存供货。*部分型号需申请出口许可，欢迎咨询！！！
