9026,9027,9028,9029,9030,9031 SMA固定衰减器Aeroflex-API Tech

发布时间：2024-04-10 08:47:52     浏览：568

　　Aeroflex-API Tech下INMET品牌的A/AH衰减器具有多个型号，包括9026、9027、9028、9029、9030、9031等，这些衰减器被设计用于在DC至18GHz的频率范围内工作，衰减器的标准dB值包括0-10、12、15、20和30dB。

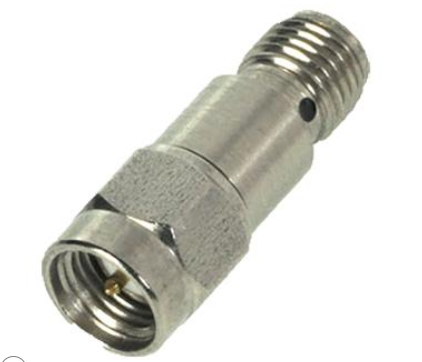

图9026,9027,9028,9029,9030,9031 SMA固定衰减器Aeroflex-API Techg

　　规格参数如下:

　　电气

　　频率范围：DC - 18 GHz

　　标准dB值*__0-10,12,15,20和30db(1db增量)

　　衰减精度:

　　0 - 12db: +-0.75 dB

　　13 -20dB:+-1.00 dB

　　21 - 30db:+-1.50 dB

　　电压驻波比

　　DC - 4GHz.----最大值1.20:1

　　4- 12.4GHz----最大值1.40:1

　　12.4 -18 GHz----最大值1.60:1

　　输入功率----2W平均@25°c(DERATED linear至0.5W+125°c)

　　峰值功率，最大250瓦。(5uSec脉冲，0.05%占空比)

　　阻抗:50欧姆

　　工作温度范围:-65℃至+125℃

　　机械:

　　SMA连接器——钝化不锈钢

　　符合MIL-STD-348标准

　　导体-----镀金铍铜

　　产品选型：

Base  Model
Number

Body
Style

   Connector
Configuration

0-12     dB

13  -30  dB

9026-XX

A(No-Hex)

Male/Female

86  ±.03
[21.8  ±0.8]

  99  ±.03
  25.1  ±0.8]

9029-XX

AH(Hex)

9027-XX

A(No-Hex)

  Male/Male

  .98
[24.9

±.03
±0.8]

  1.11±.03
  [28.2  ±0.8]

9030-XX

AH(Hex)

9028-XX

A(No-Hex)

Female/Female

87   ±.03
[22.1  ±0.8]

  1.00  ±.03
  25.4  ±0.8]

9031-XX

AH(Hex)

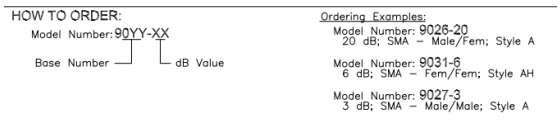

订购指南：


深圳市立维创展科技是Aeroflex-API Tech经销商，主要提供Aeroflex原产品系列衰减器，终端负载，限幅器产品，产品原装库存，极具价格优势，欢迎咨询。

详情了解Aeroflex-API Tech请点击：http://www.leadwaytk.com/brand/10.html
