Qorvo RF2051超宽带射频变频芯片

发布时间：2024-04-09 09:10:43     浏览：698

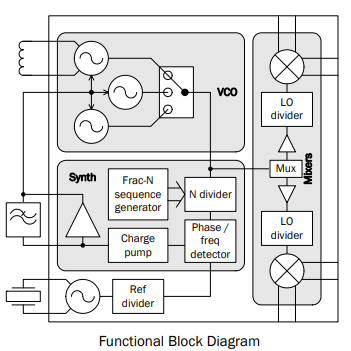

　　Qorvo的RF2051是一款超宽带射频变频芯片，集成了本振(LO)生成和一对射频混频器。其RF频率合成器内置了小数N分频锁相环，带有压控振荡器(VCO)和分频器，可产生具有非常精细频率分辨率的低相位噪声LO信号。LO输出驱动内置RF混频器，将信号转换为所需的频段。同时，该芯片可以对偏置电流进行编程，以优化电源电流/性能的权衡。LO生成模块设计为连续覆盖300MHz至2400MHz的频率范围，而RF混频器具有非常宽的频带，在器件的RF端口上工作频率范围为100MHz至2500MHz。此外，RF2051可使用10MHz至52MHz的外部晶振或10MHz至104MHz的外部参考源，以匹配不同的参考频率选项。该器件使用真正的三线串行接口进行编程，适用于2.7V至3.6V工作电压，并兼容便携式电池供电设备。


订购信息：

Part      Number

Package

Quantity

RF2051

32-Pin QFN

25pcs sample bag

RF2051SB

32-Pin QFN

5pes sample bag

RF2051SR

32-Pin QFN

100pes reel

RF2051TR13

32-Pin QFN

2500pcs ree

DK2051

Complete Design Kit

1 box

　　主要特点包括：

　　1. 30MHz至2.5GHz的频率范围

　　2. 小数N分频合成器

　　3. 非常精细的频率分辨率：1.5Hz(26MHz基准)

　　4. 低相位噪声VCO

　　5. 片内晶体维持电路，带有可编程负载电容

　　6. 两个高线性度RF混频器

　　7. 集成LO缓冲器

　　8. 混频器输入IP3 +18dBm

　　9. 可调混频器偏置，实现低功耗操作

　　10. 全双工模式

　　11. 2.7V至3.6V电源

　　12. 低电流消耗：55mA至75mA(在3V)

　　13. 3线串行接口

规格参数：

混频器射频最小值（MHz）30
混频器RF Max（MHz）2,500
混频器中频最小值（MHz）30
混频器最大中频（MHz）2,500
LO最小值（MHz）300
LO 最大值（MHz）2,400
转换增益（dB）-2
混频器IIP3（dBm）18
相位噪声 @ 2 GHz （1kHz）（dBc/Hz）-90
相位噪声 @ 2 GHz （10kHz）（dBc/Hz）-90
国际化学体化（mA）75
包装类型QFN系列
包装（mm）5 x 5

应用：

有线电视前端

数字电视上/下转换器

数字电视中继器

多住宅单元

蜂窝中继器

频段移频器

UHF/VHF无线电

·分集接收器

软件定义无线电

卫星通信

超外差收音机

深圳市立维创展科技有限公司授权代理Qorvo放大器，如若您需要购买Qorvo产品，请点击右侧客服联系我们！！！
