CS-10.200 SMA母头射频环行器MECA

发布时间：2024-04-03 09:30:51     浏览：776

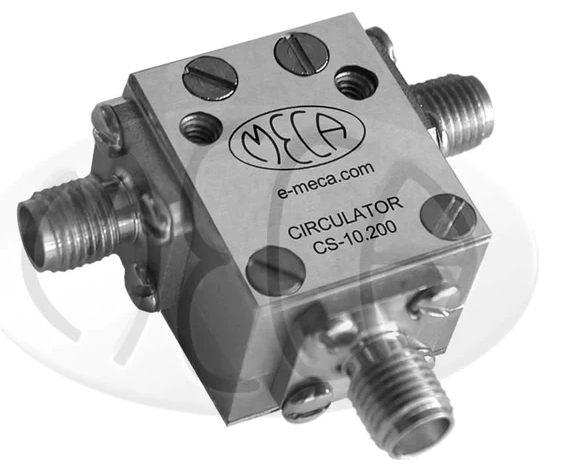

　　MECA射频环行器CS-10.200是一种具有三端口的无源器件，可控制信号流方向。它适用于8.0-12.4 GHz的频率范围，最大输出功率为2瓦。该环行器符合IP67标准，具备防尘和防水功能，具有高稳定性和优良的机械性能，采用不锈钢连接器，铍铜镀金接触引脚，环保合规的外壳。

CS-10.200 SMA母头射频环行器MECA

　　射频环行器CS-10.200广泛应用于通信、微波系统和其他需要信号流控制的电路中，其稳定的性能和优良的规格使得它在各类应用场景中都能发挥出色的作用。

　　规格参数：

ELECTRICAL SPECIFICATIONS
Frequengy
(GHz)		VSWR
(Max)		Insertion Loss
dB)(Max)		solation
(dB)(Max		Average Power
(W)		Peak Power
(W)
8.0-12.41.30:10.4018250


MECHANICAL       SPECIFICATIONS
CONNECTOR    STYLESMA-Female
CONNECTORSStainless Steel,Passivate
CONTACT PINSEeryllium Copper Gold Plate
HOUSINGRoHs Compliant,Clear lridite
TEMPERATURE-10℃ to +60℃
WEIGHT1.600Z

　　注意事项：

　　使用时请确保环行器功率额定值与负载不匹配在1.05：1以内，且适用于所有相角。

　　如需其他频率范围，请咨询生产厂家。

　　请注意散热器温度不得超过规定的最高工作温度。

　　本产品标称阻抗为50欧姆。

MECA 在毫米波器件领域已经拥有57年的历史，产品覆盖频率超过50GHz，以多样化的产品系列和快速交付能力，赢得客户信赖。产品满足美军标MIL-DTL-23971, MIL-DTL-15370, MIL-DTL-39030E and MIL-STD-202，广泛应用于地面、空中和空间通信项目。

深圳市立维创展科技有限公司代理销售MECA微波产品，并提供技术支持服务，欢迎咨询。
